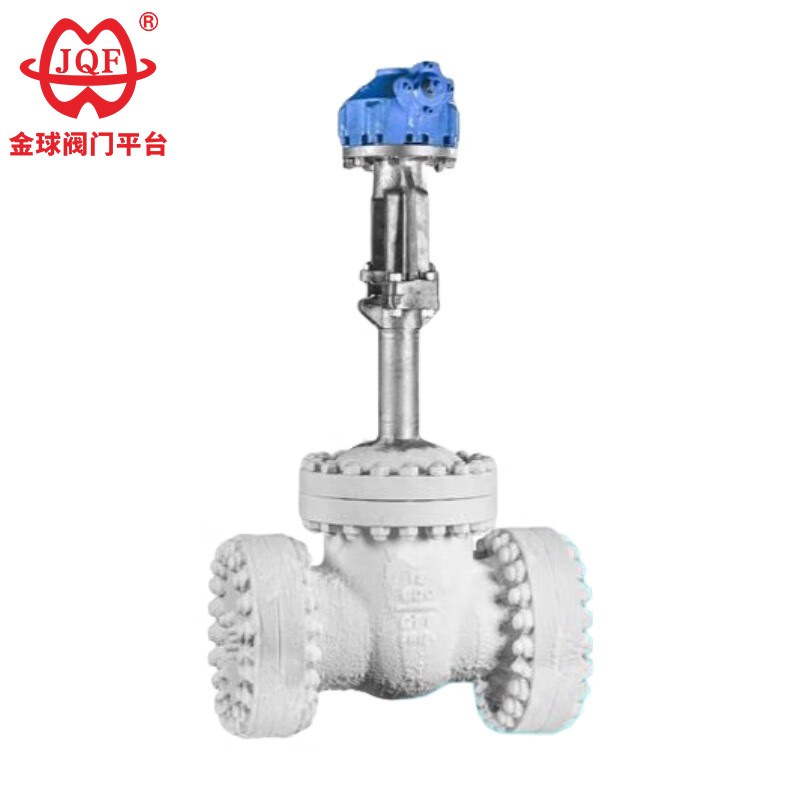

الفولاذ المقاوم للصدأ صمام البوابة المبردة

JQF Valve هي شركة مصنعة للصمامات منذ أكثر من 20 عامًا في الصين، وتنتج بشكل أساسي الصمامات الكروية، وصمامات البوابة، وصمامات الكرة الأرضية، وصمامات الفراشة، وصمامات الملف اللولبي. تم تصميم صمام البوابة المبرد المصنوع من الفولاذ المقاوم للصدأ عالي الجودة خصيصًا لظروف التشغيل القاسية مع درجات حرارة الوسائط أقل من -46 درجة مئوية. إنها مناسبة للوسائط المبردة مثل الميثان والغاز الطبيعي المسال والهكسين وثاني أكسيد الكربون والأمونيا السائلة والأكسجين السائل والنيتروجين السائل والهيدروجين السائل.

إرسال استفسار

وصف المنتج

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

معلمات الأداء

نموذج		DZ40Y-16	DZ40Y-25
ضغط العمل (ميجا باسكال)		1.6	2.5
درجة الحرارة المناسبة (°C)		LC3≥-101،LCB≥-46،LCC≥-46،1Cr18Ni9Ti≥-196
مادة	حشو	حبل الأسبستوس رباعي فلورو إيثيلين المعمداني
	عقارب	QT450-10
	الجوز الجذعية	ZCuA110Fe3
	ساق الصمام	1Cr18Ni9Ti
	طوقا	انخفاض درجة حرارة الأسبستوس

سمات

1. تحييد ضغط التجويف: تعمل فتحة موازنة الضغط الهندسية المدمجة في وجه مدخل الصمام لصمام البوابة المبردة المصنوع من الفولاذ المقاوم للصدأ على تحييد فروق الضغط بشكل فعال، مما يمنع الوسائط الضارة من التراكم داخل تجويف الصمام.
2. الغطاء المُحسّن من الناحية الديناميكية الحرارية: يتم حساب ارتفاع الغطاء ديناميكيًا استنادًا إلى ملف تعريف درجة حرارة التشغيل للحفاظ على سلامة الضغط لتعبئة الجذع طوال دورة درجة الحرارة.
3. معايرة المواد الاحتكاكية: المواصفات الدقيقة لحلقة التعبئة ومواد الحشية تضمن الاستقرار الكيميائي خلال نطاق درجة حرارة التشغيل المحدد.
4. ضمان الأداء المعدني: يتم التحقق من صحة التركيب الكيميائي والبنية البلورية للمكونات بشكل صارم لضمان صلابة التأثير وليونة عبر نطاق واسع من درجات الحرارة.
5. بنية الواجهة العالمية: مجموعة متنوعة من تكوينات الحافة القياسية وخيارات شكل الختم لصمام البوابة المبردة المصنوع من الفولاذ المقاوم للصدأ تلبي متطلبات تكامل الأنابيب العالمية.

الشكل الرئيسي وأبعاد الاتصال

القطر الاسمي	الأبعاد الرئيسية وأبعاد الاتصال
القطر الاسمي	L	D	د1	د2	b	Z-د	H	د0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

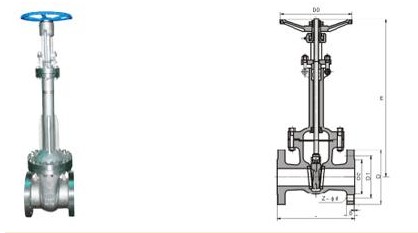

صورة الهيكل

جميع النصوص والبيانات والصور الواردة في هذه المقالة هي للإشارة إليها فقط. إذا كنت تريد رؤية المزيد من أداء المنتج وحجم الهيكل والسعر والتفاصيل الأخرى. يرجى الاتصال بنا.

الكلمات الساخنة: صمام البوابة المبردة من الفولاذ المقاوم للصدأ، الصين، مخصص، جودة، متين، متقدم، الشركة المصنعة، المورد، المصنع، في المخزون
