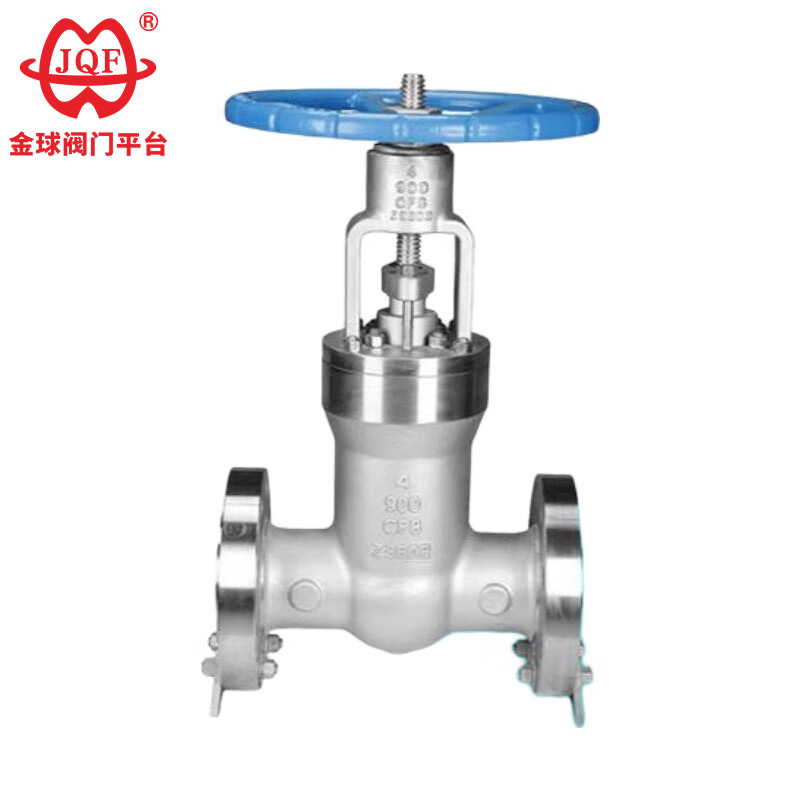

صمام بوابة الضغط العالي API

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

المعيار التنفيذي

معايير التصميم: API 600 / ASME B16.34
طول الهيكل ASME B16.10
مقاس اللحام التناكبي ASME B16.5
الاختبار والتفتيش API 598
الضغط - درجة الحرارة: ASME B16.34

سمات

تُسمى صمامات بوابة الضغط العالي API أيضًا بصمامات محطات الطاقة. يتم استخدامها بشكل أساسي في أنظمة الأنابيب المختلفة لمحطات الطاقة الحرارية، وهي مسؤولة عن توصيل أو فصل تدفق الوسائط (مثل الماء أو البخار). بالمقارنة مع الصمامات العادية، فإن الميزة البارزة لصمامات محطات الطاقة هي قدرتها على تحمل درجات الحرارة والضغوط العالية جدًا. لديهم أيضًا تصميم خاص - هيكل ذاتي الغلق. يتمتع هذا التصميم بميزة: كلما زاد ضغط النظام، كان تأثير الختم أفضل. هذه الخصائص تجعلها تستخدم على نطاق واسع في ظروف عمل محددة ذات درجات حرارة عالية وضغط عالٍ، ومن الصعب استبدالها بمنتجات الصمامات الأخرى.
1. الفتح والإغلاق بدون احتكاك: تعمل هذه الميزة على حل مشكلة الاحتكاك بين أسطح الختم للصمامات التقليدية، مما يؤدي إلى أداء إغلاق أكثر استقرارًا.
2. الهيكل المثبت بالأعلى: بعد تثبيت الصمام على خط الأنابيب، إذا كان الفحص أو الصيانة مطلوبًا، فيمكن إجراء ذلك مباشرة عبر الإنترنت دون إزالته. وهذا يقلل بشكل كبير من وقت التوقف عن العمل ويوفر تكاليف الصيانة.
3. تصميم المقعد الواحد: يزيل مشكلة زيادة الضغط غير الطبيعي في تجويف الصمام مما يؤثر على الاستخدام الآمن.
4. تصميم عزم الدوران المنخفض: إن ساق الصمام، المصمم بهيكل خاص، يسمح بسهولة الفتح والإغلاق بأقل قوة.
5. هيكل الختم على شكل إسفين: يستخدم صمام بوابة الضغط العالي API القوة الميكانيكية المقدمة من ساق الصمام للضغط على البوابة على شكل إسفين ضد مقعد الصمام لتحقيق الختم، مما يضمن بقاء أداء الختم للصمام ثابتًا ولا يتأثر بالتقلبات في ضغط خط الأنابيب.
6. هيكل سطح الختم ذاتي التنظيف: عندما تميل بوابة صمام بوابة الضغط العالي API للفتح من مقعد الصمام، فإن السائل في خط الأنابيب يتدفق بالتساوي على طول محيط سطح الختم للبوابة بالكامل. وهذا يمنع السائل عالي السرعة من تآكل جزء واحد فقط من مقعد الصمام ويزيل أيضًا الشوائب المتراكمة على سطح الختم، مما يحقق التنظيف الذاتي.

معلمات الأداء

مادة الجزء الرئيسي

الشكل الرئيسي وأبعاد الاتصال
