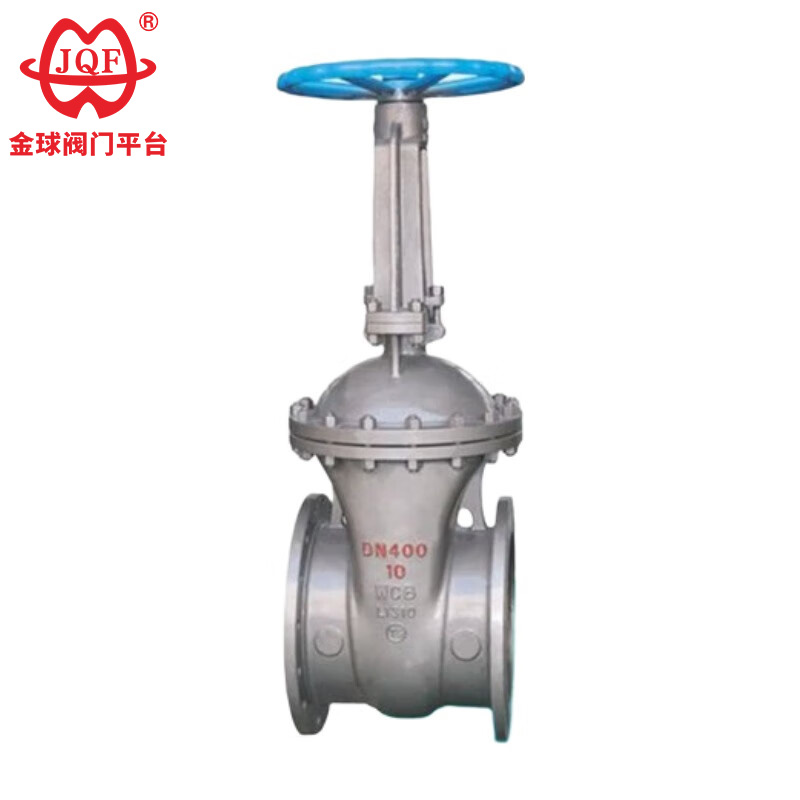

يتم صب الصمامات البوابة المصنوعة من الفولاذ المقاوم للصدأ API عالية الجودة، والتي صممتها JQF Valve، مورد الصمامات المحترف في الصين، باستخدام أحدث عملية صب دقيقة لمحلول السيليكا، مما يؤدي إلى عمر خدمة طويل بشكل استثنائي للصمام. جسم الصمام مصنوع من الفولاذ الكربوني (أو الفولاذ المقاوم للصدأ) وسبائك الفولاذ، مما يجعل من السهل تركيبه وصيانته.
1. مقاومة منخفضة للسوائل: عند الفتح الكامل، يسمح صمام البوابة الفولاذي المقاوم للصدأ API بالتدفق المباشر للوسط، مما يقلل من مقاومة السوائل وبالتالي تقليل فقدان الضغط.
2. أسطح مانعة للتسرب مقاومة للتآكل: بالمقارنة مع صمامات البوابة، فإن أسطح الختم الخاصة بصمامات البوابة المصنوعة من الفولاذ المقاوم للصدأ API المخصصة تواجه احتكاكًا وتآكلًا أقل.
3. سهولة الفتح والإغلاق: أثناء الفتح والإغلاق، تكون حركة البوابة متعامدة مع اتجاه السائل، مما يتطلب قوة دافعة أقل وبالتالي يتطلب جهدًا أقل للتشغيل.
4. هيكل بسيط وقابلية تطبيق واسعة: صمامات البوابة الفولاذية المقاومة للصدأ API عالية الجودة بسيطة في الهيكل، وقصيرة في الطول، وسهلة التصنيع، وتتكيف مع مختلف الضغوط، ودرجات الحرارة، والأقطار، ومناسبة لمختلف الوسائط وظروف التشغيل.
5. لا يوجد اضطراب: عندما يكون مفتوحًا بالكامل، فإن صمام البوابة الفولاذي المقاوم للصدأ API يسمح بتدفق متوسط غير مقيد، مما يمنع الاضطراب ويعزز تشغيل خط الأنابيب.
التصميم والتصنيع: API 600
حجم الشفة: ANSI B16.5
طول الهيكل: ANSI B16.10
الضغط ~ درجة الحرارة: ANSI B16.34
التفتيش والاختبار: API 598
| الضغط الاسمي (رطل) | اختبار القوة | اختبار ختم المياه | اختبار ختم الغاز | |||
| MPa | رطل/بوصة2 | MPa | رطل/بوصة2 | MPa | رطل/بوصة2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| الجسم، غطاء محرك السيارة، البوابة | WCB | 1Cr18Ni9Ti | CF8(304) | CF3 (304 لتر) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| سطح الختم | Cr13 أو كربيد الأسمنت | الجسم (W) أو كربيد الأسمنت (Y) | ||||
| الجذع والأجزاء الداخلية | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11 (304 لتر) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| حشو | الجرافيت المرن | |||||
| طوقا | حشية جرح حلزونية من الفولاذ المقاوم للصدأ | |||||
| الوسائط المناسبة | الماء والبخار والنفط وهلم جرا | حمض النيتريك وغيرها من الوسائط المسببة للتآكل | وسائط مؤكسدة قوية | حمض الخليك والوسائط المسببة للتآكل الأخرى | ||
| درجة الحرارة المناسبة | -29~425 درجة مئوية | -40 ~ 500 درجة مئوية | ||||
| القطر الاسمي | الأبعاد الرئيسية وأبعاد الاتصال | |||||||
| L | D | د1 | د2 | b | Z-د | H | د0 | |
| 150 رطل | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 رطل | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
