مواصفات التصميم: GB/T 12234
طول الهيكل: GB/T 12221
شفة التوصيل: JB / T 79.1
الاختبار والفحص: جي بي / تي 9092
الضغط - درجة الحرارة: GB/T 9131
تعريف المنتج: GB/T 12220
تعتبر صمامات البوابة الكهربائية مناسبة للتطبيقات التي تتطلب فتحًا كاملاً أو إغلاقًا كاملاً. باختصار، يتم استخدامها كمفاتيح تشغيل/إيقاف، ويتم تركيبها عادةً في خطوط الأنابيب كصمامات عزل، وهي غير مناسبة للتحكم في التدفق. عندما يكون الصمام مفتوحًا بالكامل، يكون المرور خاليًا من العوائق تمامًا، مما يسمح للوسيط بالتدفق بشكل مستقيم من خلاله دون فقدان الضغط تقريبًا. ولذلك، فهي مثالية للأنظمة التي تعطي الأولوية لفقد الضغط المنخفض وتتطلب مسار تدفق دون عائق.
1. الهيكل المدمج، التصميم المعقول، صلابة الصمام الجيدة، مسار التدفق السلس، ومعامل التدفق المنخفض.
2. أسطح الختم مصنوعة من الفولاذ المقاوم للصدأ ومواد السبائك الصلبة، مما يضمن عمر خدمة طويل.
3. يستخدم صمام البوابة الكهربائية تعبئة الجرافيت المرنة، مما يضمن الختم الموثوق به والتشغيل السهل والمرن.
4. يمكن تشغيل صمام البوابة الكهربائية يدويًا، أو هوائيًا، أو كهربائيًا، أو بواسطة التروس.
5. تتوفر ثلاثة خيارات هيكلية: البوابة المفردة الإسفينية المرنة، البوابة المفردة الإسفينية الصلبة، والبوابة المزدوجة.
| الضغط الاسميPN(MPa) | قضية | ضغط الاختبار (ميجا باسكال) | مختوم | |
| مختوم (سائل) | الختم (الغاز) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| مادة القشرة | الوسائط المناسبة | درجة الحرارة المطبقة (°C) |
| الصلب الكربوني (النوع C) | الماء والبخار والزيت | ≥425 |
| الكروم والنيكل والتيتانيوم والفولاذ (النوع P) | أحماض النيتريك | ≥200 |
| كروم، نيكل، موليبدينوم، تيتانيوم، فولاذ (نوع R) | حمض الخليك | ≥200 |
| فولاذ الكروم والموليبدينوم (النوع الأول) | الماء والبخار والزيت | 550 |
| الجسم، غطاء محرك السيارة | لوحة صمام، مقعد | ساق الصمام | الجوز الجذعية | حشو | عقارب |
| الصلب الكربوني | فولاذ كربوني عالي الجودة + كربيد أو فولاذ مقاوم للصدأ | الفولاذ المقاوم للصدأ الكروم | برونز الألومنيوم | تعبئة الاسبستوس الجرافيت | حديد قابل للطرق |
| الكروم والنيكل والتيتانيوم والفولاذ | الفولاذ المقاوم للصدأ، الفولاذ المقاوم للصدأ + كربيد الأسمنت | الكروم والنيكل والتيتانيوم والفولاذ المقاوم للصدأ | برونز الألومنيوم | تفلون | حديد قابل للطرق |
| الكروم والنيكل والموليبدينوم والصلب والتيتانيوم | الفولاذ المقاوم للصدأ، الفولاذ المقاوم للصدأ + كربيد الأسمنت | الكروم والنيكل والتيتانيوم والفولاذ المقاوم للصدأ | برونز الألومنيوم | تفلون | حديد قابل للطرق |
| الصلب الكروم والموليبدينوم | سبائك الصلب + كربيد | الصلب الكروم والموليبدينوم | برونز الألومنيوم | الأسبستوس المرن | حديد قابل للطرق |

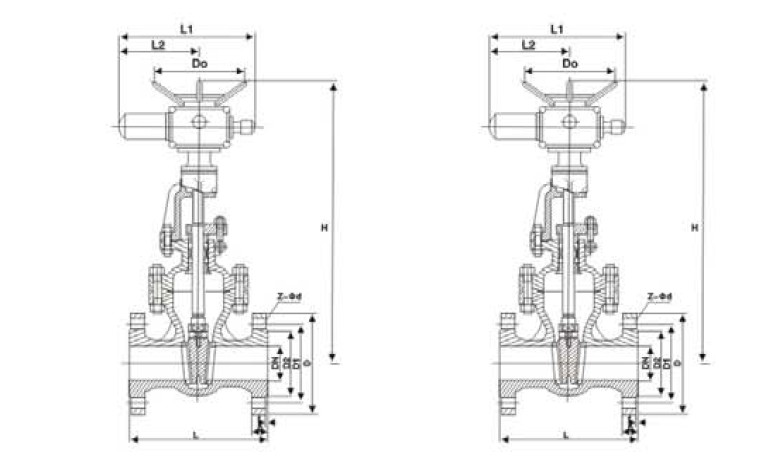

| القطر الاسمي | الأبعاد الرئيسية وأبعاد الاتصال | |||||||
| L | D | د1 | د2 | b | Z-د | H | د0 | |
| Z41H-16 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
