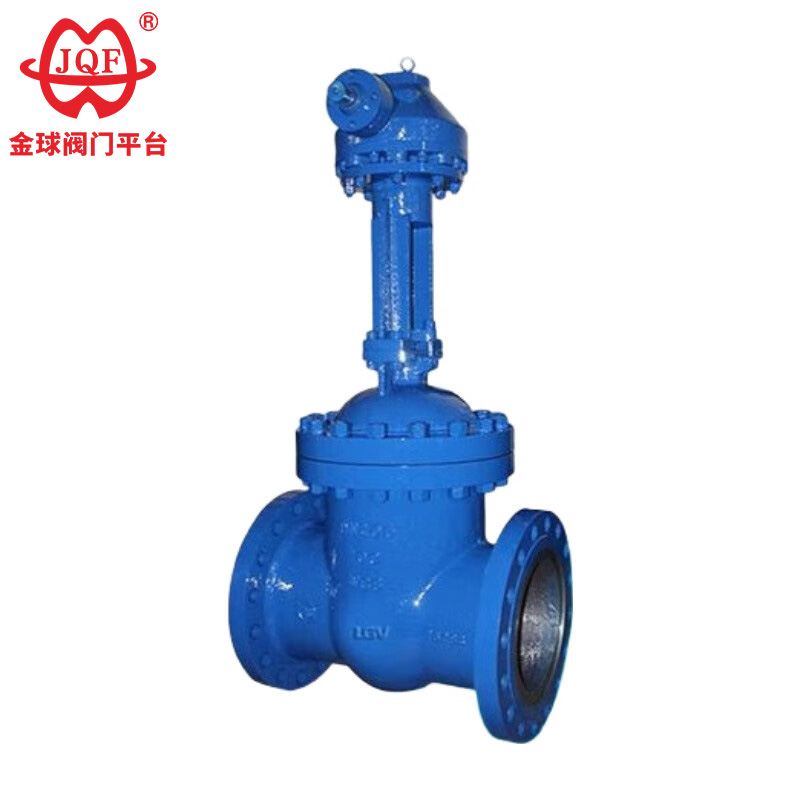

Z540H، Z540Y، Z540W من النوع PN16 ~ PN160 صمام بوابة إسفيني مدفوع بتروس مخروطية فولاذية تم إنتاجه بواسطة Lianggu Valve Co., Ltd. محرك تروس مخروطي، وصلة شفة، بوابة مرنة من النوع الإسفيني. المواد السطحية لختم المقعد هي سبائك لحام (Z540H-16C ~ 160، Z540Y-16C ~ 160، Z540Y-16I ~ 160I، Z540Y-16P ~ 160P، Z540Y-16R ~ 160R)، الفولاذ المقاوم للصدأ (Z540W-16P ~ 160P، Z540W-16R ~ 160R)، الضغط الاسمي PN16 ~ PN160. مادة جسم الصمام هي الفولاذ الكربوني (Z540H-16C ~ 160، Z540Y-16C ~ 160)، سبائك الصلب الموليبدينوم الكروم (Z540Y-16I ~ 160I)، الفولاذ المقاوم للصدأ (Z540W-16P ~ 160P، Z540Y-16P ~ 160P، Z540W-16R ~ 160R، Z540Y- 16R ~ 160R) صمام البوابة.
1. تتميز صمامات بوابة التروس المخروطية المخصصة بمعايير متقدمة، وختم موثوق، وأداء فائق، ومظهر جذاب.
2. هيكل لوحة الصمام على شكل إسفين للتبديل المرن.
3. لوحة الصمام والمقعد ملحومة من سبيكة الأقمار الصناعية.
4. يخضع ساق الصمام لعملية التبريد والتلطيف لتعزيز مقاومة التآكل والتآكل.
5. تتوفر معايير متعددة لحافة الأنابيب وأنواع سطح ختم الحافة.
6. تتوفر صمامات البوابة ذات التروس المخروطية عالية الجودة في مواد هيكلية مختلفة لتناسب ظروف الضغط ودرجة الحرارة والوسائط المختلفة.
| نموذج | ب.ن | ضغط العمل/ميجا باسكال | درجة حرارة التشغيل/درجة مئوية | الوسائط المناسبة |
| Z540H-16C-160 | 16-160 | 1.6-16.0 | ≥425 | الماء والبخار والزيت |
| Z540Y-16C-160 | 16-160 | 1.6-16.0 | ≥425 | الماء والبخار والزيت |
| Z540H-16I-160 | 16-160 | 1.6-16.0 | 550 | البخار والزيت |
| Z540W-16P-40P | 16-40 | 1.6-4.0 | ≥150 | الوسائط المسببة للتآكل |
| Z540Y-16P-160P | 16-160 | 1.6-16.0 | ≥150 | الوسائط المسببة للتآكل |
| Z540W-16R-40R | 16-40 | 1.6-4.0 | ≥150 | الوسائط المسببة للتآكل |
| Z540Y-16R-160R | 16-160 | 1.6-16.0 | ≥150 | الوسائط المسببة للتآكل |

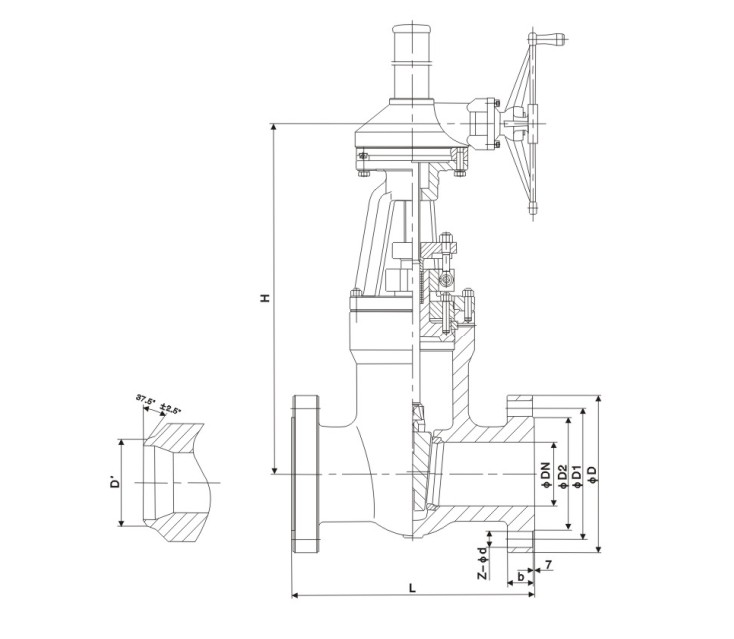

| القطر الاسمي | الأبعاد الرئيسية وأبعاد الاتصال | |||||||
| L | D | د1 | د2 | b | Z-د | H | ||
| Z540H-16C | ||||||||
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 730 | |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 897 | |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1032 | |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1170 | |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1330 | |
| 450 | 650 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1541 | |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1874 | |
| 700 | 900 | 910 | 840 | 788 | 50-5 | 24-Φ36 | 2083 | |
| 800 | 1000 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2400 | |
| Z540H-25 | ||||||||
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 730 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 897 | |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1032 | |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1170 | |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1330 | |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 20-Φ34 | 1541 | |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 20-Φ36 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 56-5 | 20-Φ41 | 1874 | |
| 700 | 900 | 955 | 875 | 815 | 60-5 | 24-Φ42 | 2083 | |
| 800 | 1000 | 1070 | 990 | 930 | 64-5 | 24-Φ48 | 2400 | |
|
|
|
|
|
|
|
|
|
|
