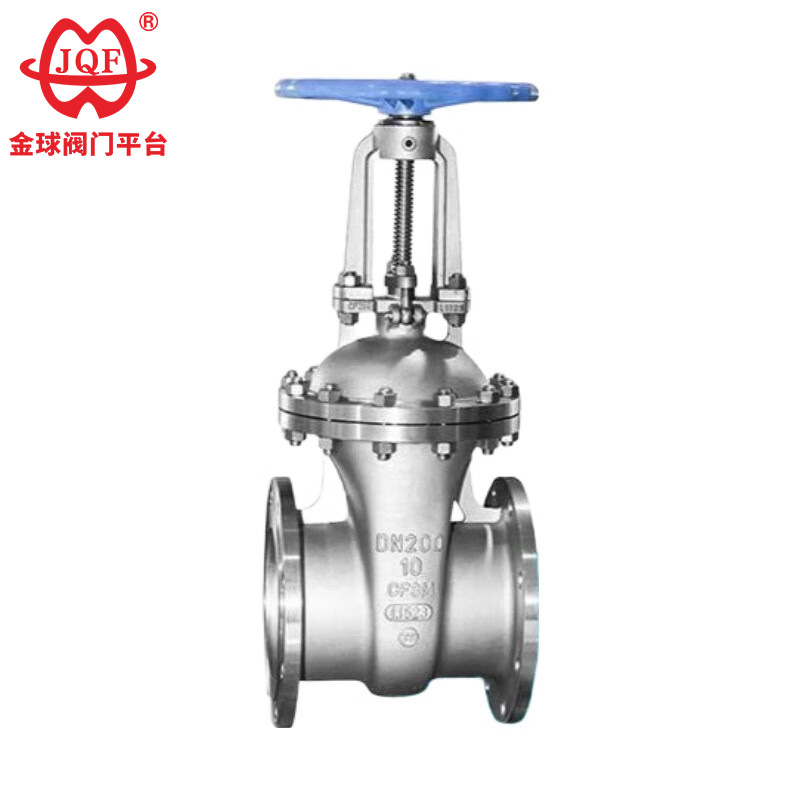

1. فحص ما قبل التثبيت: تأكد من توافق مادة الصمام مع وسط السائل ودرجة الحرارة والضغط. افحص الوجه النهائي لصمام البوابة الفولاذي المقاوم للصدأ القياسي GB للتأكد من عدم وجود أي خدوش. تأكد من أن مادة الحشية تلبي متطلبات الاستخدام وتأكد من أن البراغي/الصواميل تلبي متطلبات القوة.
2. محاذاة التثبيت: لا تفرض المحاذاة. يمكن أن يؤدي عدم المحاذاة إلى تشوه مقعد الصمام أو التسرب أو الضغط الهيكلي. دعم الأنابيب بشكل مستقل بالقرب من الصمام. قم بربط البراغي تدريجيًا بتسلسل على شكل نجمة حتى يتم تحقيق عزم دوران موحد. بعد تشغيل النظام لمدة 24-48 ساعة، أعد ربط البراغي.
3. إجراءات التشغيل: يجب أن يكون صمام البوابة الفولاذي المقاوم للصدأ القياسي GB عالي الجودة مفتوحًا بالكامل أو مغلقًا بالكامل - سيؤدي الفتح الجزئي إلى تسريع تآكل مقعد/لوحة الصمام بواسطة سائل عالي السرعة. تعمل فقط باستخدام العجلة اليدوية؛ لا تستخدم أبدًا مفتاح الربط/الرافعة. يجب تشحيم ساق الصمام كل ثلاثة أشهر.
4. الاختبار والصيانة: بعد التثبيت، قبل تشغيل النظام، يجب إجراء اختبار الضغط الثابت على صمام البوابة الفولاذي المقاوم للصدأ القياسي GB عند 1.5 مرة من الضغط المقدر PN. أثناء الاختبار، يجب عزل الصمام عن المعدات النهائية.
5. التخزين والمناولة: يجب تخزين الصمامات في الداخل وحمايتها من الرطوبة. قبل التثبيت، يجب أن تظل الأغطية النهائية في موضع التثبيت.
1. إن صمام البوابة الفولاذي المقاوم للصدأ القياسي GB مصنوع من الفولاذ الأوستنيتي المقاوم للصدأ، والذي يتمتع بمقاومة ممتازة للتآكل الناتج عن الوسائط الحمضية المؤكسدة.
2. عندما يتدفق الوسط من خلال صمام البوابة الفولاذي المقاوم للصدأ القياسي GB، فإن اتجاه التدفق يظل بدون تغيير، مما يؤدي إلى انخفاض مقاومة السوائل.
3. اتجاه حركة البوابة متعامد مع اتجاه تدفق الوسط، مما يؤدي إلى انخفاض عزم الدوران للفتح والإغلاق والتشغيل بدون جهد.
4. اتجاه تدفق الوسط غير مقيد، دون إزعاج تدفق السوائل أو تقليل الضغط. يمكن للوسط أن يتدفق من جانبي صمام البوابة، محققًا الغرض المقصود منه. إنها مناسبة بشكل خاص لخطوط الأنابيب حيث قد يتغير اتجاه تدفق الوسيط.
5. يتم تركيب صمام البوابة الفولاذي المقاوم للصدأ GB القياسي عموديًا داخل جسم الصمام، مما يؤدي إلى طول هيكلي قصير.
6. إن صمام البوابة الفولاذي المقاوم للصدأ القياسي GB لديه أداء ختم جيد. يكون التآكل على سطح الختم في حده الأدنى عندما يكون مفتوحًا بالكامل.
مواصفات التصميم: GB/T 12234
طول الهيكل: GB/T 12221
شفة التوصيل: JB / T 79.1
الاختبار والفحص: جي بي / تي 9092
الضغط - درجة الحرارة: GB/T 9131
تعريف المنتج: GB/T 12220
| الضغط الاسميPN(MPa) | قضية | ضغط الاختبار (ميجا باسكال) | مختوم | |
| مختوم (سائل) | الختم (الغاز) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| مادة القشرة | الوسائط المناسبة | درجة الحرارة المطبقة (°C) |
| الكروم والنيكل والتيتانيوم والفولاذ (النوع P) | أحماض النيتريك | ≥200 |
| كروم، نيكل، موليبدينوم، تيتانيوم، فولاذ (نوع R) | حمض الخليك | ≥200 |
| الجسم، غطاء محرك السيارة | لوحة صمام، مقعد | ساق الصمام | الجوز الجذعية | حشو | عقارب |
| الكروم والنيكل والتيتانيوم والفولاذ | الفولاذ المقاوم للصدأ، الفولاذ المقاوم للصدأ + كربيد الأسمنت | الكروم والنيكل والتيتانيوم والفولاذ المقاوم للصدأ | برونز الألومنيوم | تفلون | حديد قابل للطرق |
| الكروم والنيكل والموليبدينوم والصلب والتيتانيوم | الفولاذ المقاوم للصدأ، الفولاذ المقاوم للصدأ + كربيد الأسمنت | الكروم والنيكل والتيتانيوم والفولاذ المقاوم للصدأ | برونز الألومنيوم | تفلون | حديد قابل للطرق |

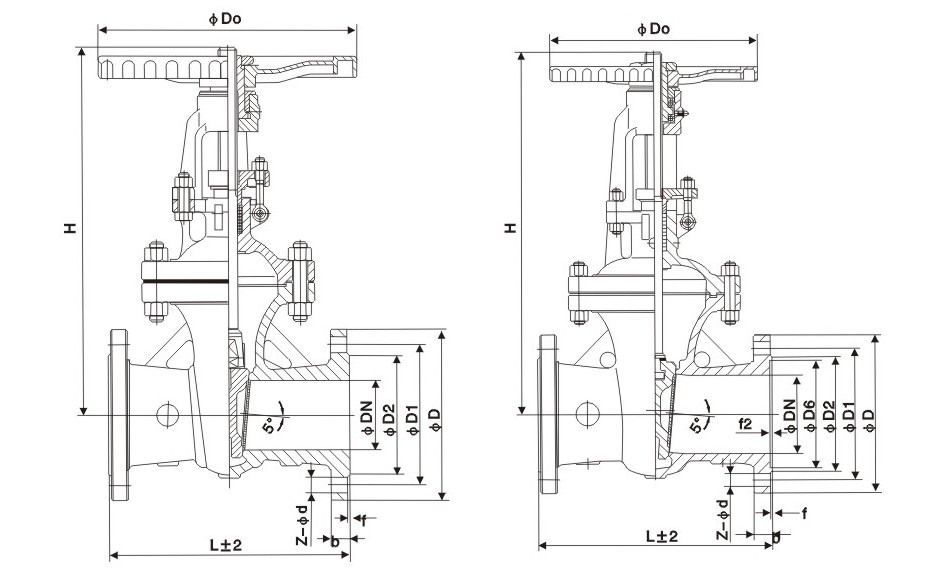

| القطر الاسمي | الأبعاد الرئيسية وأبعاد الاتصال | |||||||
| L | D | د1 | د2 | b | Z-د | H | د0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
