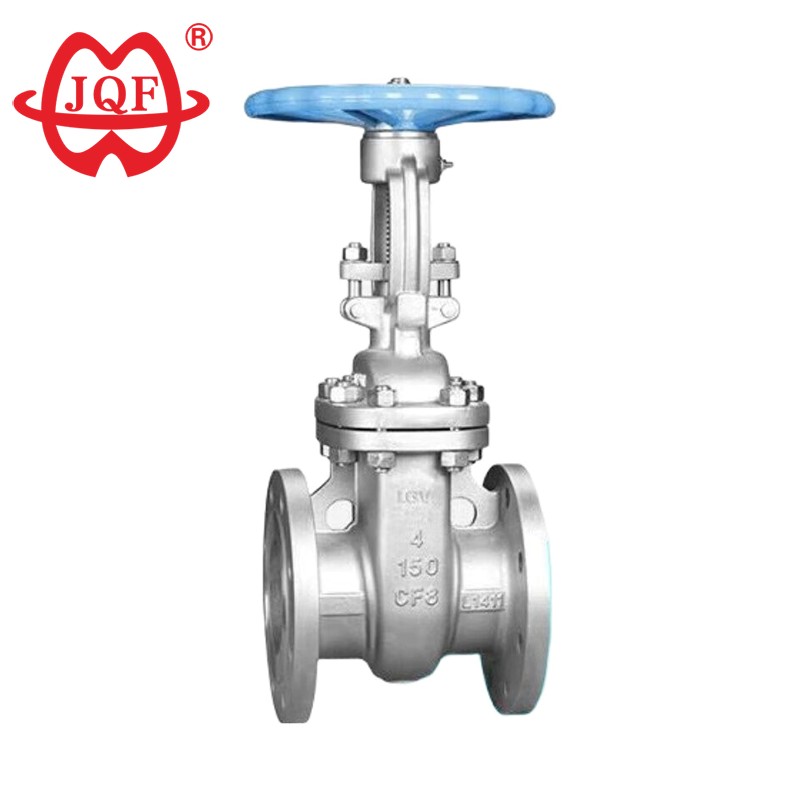

يتميز صمام البوابة المتين المصنوع من الفولاذ المقاوم للصدأ API بتصميم كامل التجويف، مما يوفر كفاءة هيدروليكية استثنائية. عندما يكون مفتوحًا بالكامل، يتدفق الوسط مباشرة من خلال الحد الأدنى من مقاومة السوائل، مما يقلل من فقدان ضغط النظام. تستخدم أسطح الختم الدقيقة لصمام البوابة الفولاذي المقاوم للصدأ API تصميم مانع للتسرب مقوى، مما يوفر مقاومة التآكل والتآكل وأداء فائق مقارنة بصمامات البوابة التقليدية. أثناء التشغيل، تتحرك البوابة عموديًا لأعلى عكس التدفق، مما يحقق تشغيلًا سلسًا للغاية مع الحد الأدنى من عزم الدوران المطلوب، وبالتالي تقليل عبء عمل المشغل. تم تصميمه للتطبيقات العامة، صمام البوابة الفولاذي المقاوم للصدأ API يتميز بهيكل بسيط ومدمج، يتوافق مع معايير API 600. يمكن لتصميمه القابل للتكيف أن يتحمل الضغوط القصوى ودرجات الحرارة والأقطار، كما أنه متوافق مع مختلف الوسائط وبيئات التشغيل. علاوة على ذلك، فإن تناسق المحور في الحالة المفتوحة بالكامل يخلق ممرًا متوسطًا مضطربًا دون عائق، مما يزيل اضطرابات التدفق ويضمن التشغيل السلس لخط الأنابيب.
في عمليات النفط والغاز الأولية، تُستخدم صمامات البوابة المصنوعة من الفولاذ المقاوم للصدأ API لعزل خطوط أنابيب رؤوس الآبار، والتعامل مع استخراج النفط الخام في ظل ظروف الضغط العالي، وتنظيم السوائل المحتوية على الكبريت مع درجة تحمل عالية للغاية لكبريتيد الهيدروجين (H₂S). يمنع البناء الصلب المقاوم للصدأ للصمامات البوابة المصنوعة من الفولاذ المقاوم للصدأ API التشقق الناتج عن إجهاد الكبريتيد في البيئات الغنية بكبريتيد الهيدروجين، مما يجعلها مكونًا لا غنى عنه في مكونات رأس البئر ومشعبات الإنتاج.
في مصانع المعالجة الكيميائية، تتعامل صمامات البوابة الفولاذية المقاومة للصدأ API بشكل فعال مع الوسائط المسببة للتآكل، بما في ذلك الأحماض والقلويات والمذيبات. تستخدم محطات توليد الطاقة صمامات البوابة المصنوعة من الفولاذ المقاوم للصدأ API في أنظمة تغذية الغلايات، وذلك باستخدام وظيفة الإغلاق المحكم الخاصة بها لمنع فقدان البخار أثناء بدء تشغيل التوربين.
يستخدم مهندسو معالجة المياه صمامات البوابة المصنوعة من الفولاذ المقاوم للصدأ API في منافذ تحلية مياه البحر لمكافحة التآكل الناتج عن التآكل الملحي. نظرًا لمقاومتها للتآكل الجلفاني، تعد هذه الصمامات دائمًا الخيار المفضل لأنظمة صابورة مياه البحر في المنشآت البحرية والبحرية.
التصميم والتصنيع: API 600
حجم الشفة: ANSI B16.5
طول الهيكل: ANSI B16.10
الضغط ~ درجة الحرارة: ANSI B16.34
التفتيش والاختبار: API 598
| الضغط الاسمي (رطل) | اختبار القوة | اختبار ختم المياه | اختبار ختم الغاز | |||
| MPa | رطل/بوصة2 | MPa | رطل/بوصة2 | MPa | رطل/بوصة2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| الجسم، غطاء محرك السيارة، البوابة | WCB | 1Cr18Ni9Ti | CF8(304) | CF3 (304 لتر) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| سطح الختم | Cr13 أو كربيد الأسمنت | الجسم (W) أو كربيد الأسمنت (Y) | ||||
| الجذع والأجزاء الداخلية | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11 (304 لتر) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| حشو | الجرافيت المرن | |||||
| طوقا | حشية جرح حلزونية من الفولاذ المقاوم للصدأ | |||||
| الوسائط المناسبة | الماء والبخار والنفط وهلم جرا | حمض النيتريك وغيرها من الوسائط المسببة للتآكل | وسائط مؤكسدة قوية | حمض الخليك والوسائط المسببة للتآكل الأخرى | ||
| درجة الحرارة المناسبة | -29~425 درجة مئوية | -40 ~ 500 درجة مئوية | ||||
| القطر الاسمي | الأبعاد الرئيسية وأبعاد الاتصال | |||||||
| L | D | د1 | د2 | b | Z-د | H | د0 | |
| 150 رطل | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 رطل | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
