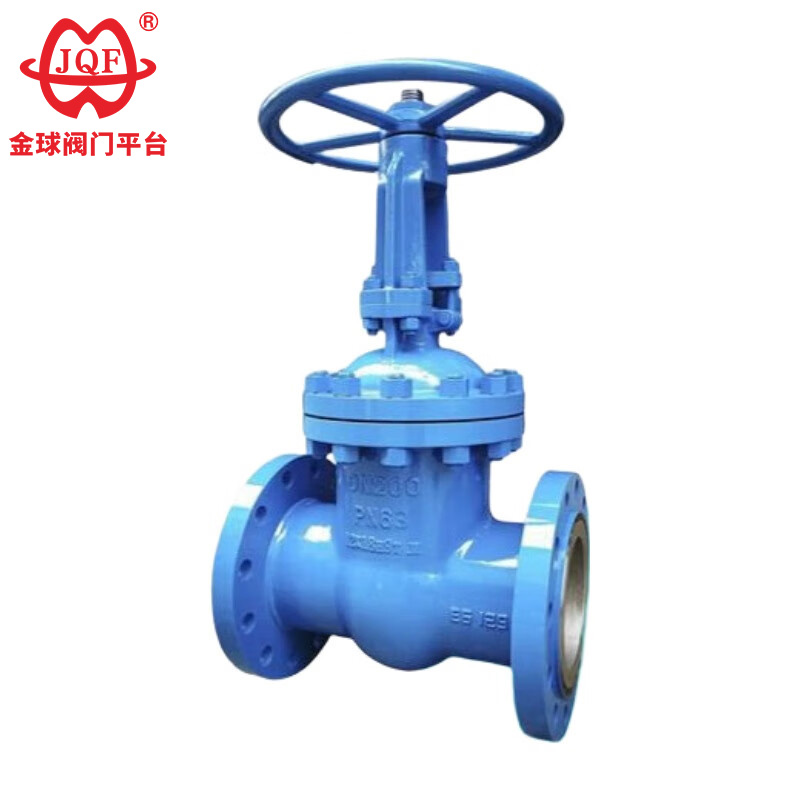

يقوم مصنع JQF Valve بتصنيع صمامات البوابة ذات الحواف القياسية GB عالية الجودة، والتي تستخدم على نطاق واسع في البتروكيماويات والطاقة الحرارية وغيرها من المنتجات البترولية وخطوط أنابيب البخار كأجهزة فتح وإغلاق لتوصيل أو قطع وسائط خطوط الأنابيب. من خلال اختيار مواد مختلفة، تكون صمامات البوابة ذات الحواف القياسية GB المخصصة مناسبة للوسائط المختلفة مثل الماء والبخار والزيت وحمض النيتريك وحمض الأسيتيك ووسائط الأكسدة القوية واليوريا، وهي متوفرة في الإصدارات اليدوية والتروس المخروطية والكهربائية.
فحوصات ما قبل التثبيت
تحقق من توافق مواد صمامات البوابة ذات الحواف القياسية GB مع وسائط السوائل ودرجة الحرارة والضغط. افحص وجوه الحافة للتأكد من عدم وجود خدوش، وتأكد من أن مادة الحشية تتوافق مع ظروف الخدمة، وتأكد من أن البراغي/الصواميل تلبي متطلبات القوة.
محاذاة التثبيت
لا تقم أبدًا بمحاذاة صمامات البوابة ذات الحواف القياسية GB بالقوة. يؤدي عدم المحاذاة إلى تشويه المقعد أو حدوث تسربات أو إجهاد هيكلي. دعم خطوط الأنابيب بشكل مستقل بالقرب من الصمام. قم بربط البراغي تدريجيًا على شكل نجمة للحصول على عزم دوران موحد. إعادة عزم الدوران بعد 24-48 ساعة من تشغيل النظام.
الانضباط التشغيلي
فتح أو إغلاق صمامات البوابة ذات الحواف القياسية GB بالكامل - تعمل الأوضاع المفتوحة جزئيًا على تسريع تآكل المقعد/البوابة من التدفق عالي السرعة. استخدم العجلات اليدوية فقط؛ تجنب الشدات / العتلات. يعد تشحيم الجذع (الشحم بدرجة EP) إلزاميًا كل ثلاثة أشهر.
صيانة الاختبار
اختبار هيدروستاتيكي لصمامات البوابة ذات الحواف القياسية GB بعد التثبيت بمعدل 1.5 × PN قبل تشغيل النظام. عزل الصمامات من المعدات النهائية أثناء الاختبار. سنويًا: تحقق من إحكام سدادة التغليف، وتآكل الساق، وسلامة وصلة الفلنجة. استبدل حلقات التغليف البالية على الفور لوقف الانبعاثات الهاربة.
التعامل مع التخزين
قم بتخزين الصمامات في الداخل، محمية من الرطوبة. احتفظ بأغطية النهاية حتى التثبيت.
1. تصميم عالي الكفاءة: تتميز صمامات البوابة ذات الحواف القياسية GB بتصميم ذو تكوين عقلاني يستخدم المساحة بكفاءة، ويحقق استقرارًا فائقًا لجسم الصمام، وتقليل مقاومة السوائل، ومعامل التدفق الأمثل.
2. عمر الختم المحسن: واجهة الختم تستخدم الفولاذ المقاوم للصدأ وطلاء الكربيد، مما يقلل من التآكل ويطيل عمر الخدمة بشكل كبير.
3. موثوقة وسهلة التشغيل: التعبئة المرنة من الجرافيت تضمن سلامة الختم الموثوق بها، مما يؤدي إلى التشغيل السلس والحد الأدنى من عزم الدوران التشغيلي.
4. طرق التشغيل المتنوعة: صمامات البوابة ذات الحواف القياسية GB متوافقة مع آليات التشغيل المختلفة، بما في ذلك اليدوية والهوائية والكهربائية والمدارة بالتروس، لتلبية متطلبات التطبيقات المتنوعة.
5. الهياكل المتنوعة: متوفرة في تكوينات هيكلية مختلفة، بما في ذلك البوابة المفردة الإسفينية المرنة، أو البوابة المفردة الإسفينية الصلبة، أو البوابة المتوازية (المزدوجة).
مواصفات التصميم: GB/T 12234
طول الهيكل: GB/T 12221
شفة التوصيل: JB / T 79.1
الاختبار والفحص: جي بي / تي 9092
الضغط - درجة الحرارة: GB/T 9131
تعريف المنتج: GB/T 12220
| الضغط الاسميPN(MPa) | قضية | ضغط الاختبار (ميجا باسكال) | مختوم | |
| مختوم (سائل) | الختم (الغاز) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| مادة القشرة | الوسائط المناسبة | درجة الحرارة المطبقة (°C) |
| الصلب الكربوني (النوع C) | الماء والبخار والزيت | ≥425 |
| الكروم والنيكل والتيتانيوم والفولاذ (النوع P) | أحماض النيتريك | ≥200 |
| كروم، نيكل، موليبدينوم، تيتانيوم، فولاذ (نوع R) | حمض الخليك | ≥200 |
| فولاذ الكروم والموليبدينوم (النوع الأول) | الماء والبخار والزيت | 550 |
| الجسم، غطاء محرك السيارة | لوحة صمام، مقعد | ساق الصمام | الجوز الجذعية | حشو | عقارب |
| الصلب الكربوني | فولاذ كربوني عالي الجودة + كربيد أو فولاذ مقاوم للصدأ | الفولاذ المقاوم للصدأ الكروم | برونز الألومنيوم | تعبئة الاسبستوس الجرافيت | حديد قابل للطرق |
| الكروم والنيكل والتيتانيوم والفولاذ | الفولاذ المقاوم للصدأ، الفولاذ المقاوم للصدأ + كربيد الأسمنت | الكروم والنيكل والتيتانيوم والفولاذ المقاوم للصدأ | برونز الألومنيوم | تفلون | حديد قابل للطرق |
| الكروم والنيكل والموليبدينوم والصلب والتيتانيوم | الفولاذ المقاوم للصدأ، الفولاذ المقاوم للصدأ + كربيد الأسمنت | الكروم والنيكل والتيتانيوم والفولاذ المقاوم للصدأ | برونز الألومنيوم | تفلون | حديد قابل للطرق |
| الصلب الكروم والموليبدينوم | سبائك الصلب + كربيد | الصلب الكروم والموليبدينوم | برونز الألومنيوم | الأسبستوس المرن | حديد قابل للطرق |

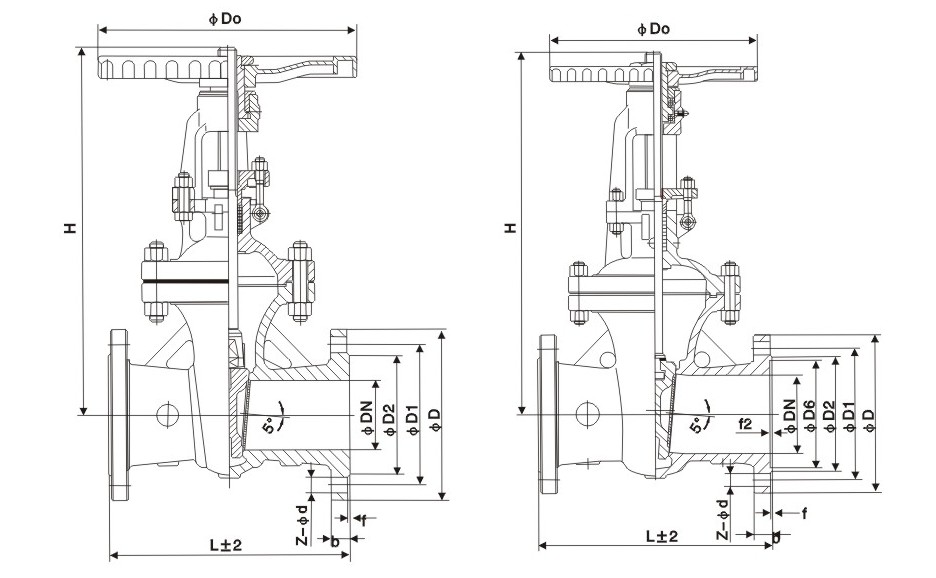

| القطر الاسمي | الأبعاد الرئيسية وأبعاد الاتصال | |||||||
| L | D | د1 | د2 | b | Z-د | H | د0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
