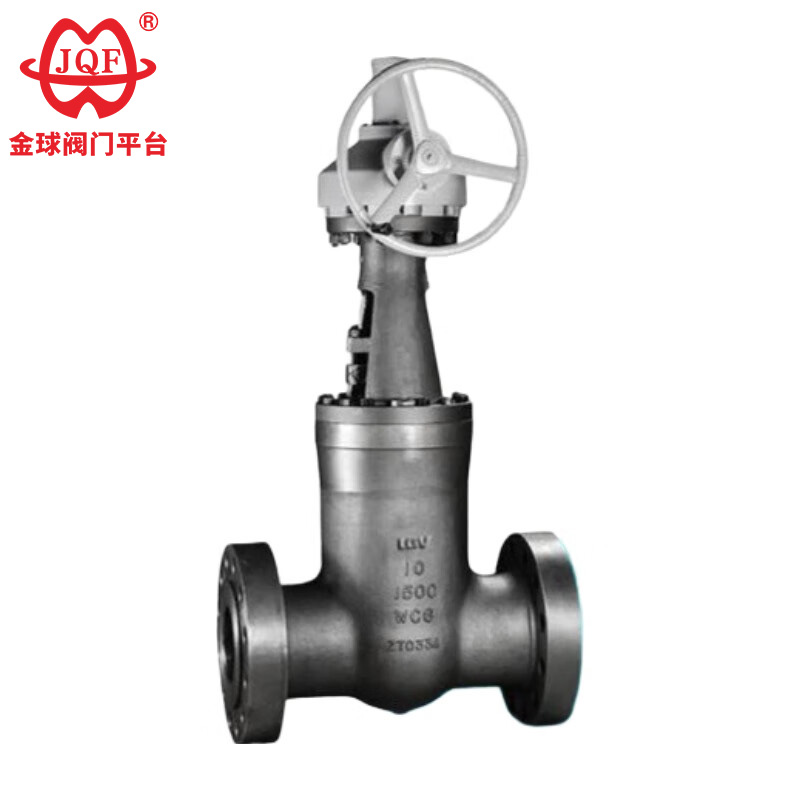

تُستخدم صمامات البوابة ذات درجة الحرارة العالية، والمعروفة أيضًا بصمامات محطات الطاقة، بشكل أساسي في أنظمة الأنابيب للأنظمة المختلفة في محطات الطاقة الحرارية لإغلاق أو توصيل وسط خط الأنابيب. الوسط القابل للتطبيق: وسط غير قابل للتآكل مثل الماء والبخار.
يتغلب مبدأ محرك الاحتكاك الصفري لصمام البوابة ذو درجة الحرارة العالية على القيود الكامنة في الصمامات التقليدية، وهي التخفيض التدريجي لسلامة الختم بسبب تآكل السطح أثناء التشغيل. يتميز صمام البوابة ذو درجة الحرارة المرتفعة بتصميم المدخل العلوي، مما يسمح بالصيانة المباشرة عبر الإنترنت بينما يظل خط الأنابيب مضغوطًا، مما يقلل بشكل كبير من وقت توقف المعدات وتكاليف التشغيل دون خفض ضغط النظام.
يمنع هيكل المقعد المتكامل الوسائط المحاصرة من خلق ظروف ضغط زائد خطيرة، مما يزيل المخاطر المحتملة لتراكم الضغط في الغرفة وتجنب انتهاكات لوائح السلامة.
يتطلب نظام الدفع المتكامل ذو عزم الدوران المنخفض، مع هندسته الجذعية المصممة بعناية، الحد الأدنى من التشغيل اليدوي - حتى في ظل فروق الضغط العالية، يمكن عادةً تشغيله بسهولة عبر عجلة يدوية مدمجة.
تنبع موثوقية الختم من آلية إسفينية مدفوعة ميكانيكيًا تحسب دفع الجذع لتعشيق قرص الصمام بقوة مع المقعد. ويضمن هذا الارتباط الميكانيكي الموثوق به إغلاقًا محكمًا، دون أن يتأثر بتقلبات ضغط خطوط الأنابيب، مما يضمن أداءً متسقًا عبر نطاقات التشغيل المختلفة. في الوقت نفسه، يولد سائل خط الأنابيب تدفقًا موحدًا للطبقة الحدودية بزاوية 360 درجة عبر محيط المقعد بالكامل، مما يخفف من نقاط التآكل الساخنة الناجمة عن التأثيرات المضطربة ويطرد رواسب الجسيمات بشكل فعال من مناطق السد الحرجة.
بالمقارنة مع منتجات الصمامات الأخرى، تتميز صمامات البوابة ذات درجة الحرارة المرتفعة بارتفاع درجة الحرارة والضغط العالي، وتصميم فريد ذاتي الغلق. كلما زاد الضغط، كلما كان الختم أكثر موثوقية. نظرًا للأداء والخصائص التقنية، فإن ظروف العمل الخاصة تجعل المنتج يشكل ميزة لا يمكن استبدالها بمنتجات أخرى.
معيار التصميم: GB/T 12234-2007
طول الهيكل GB/T 12221-2005
حجم وصلة اللحام التناكبي NB/T 4704-2014
الاختبار والتفتيش ملحوظة/T 4704-2014
الضغط - درجة الحرارة: NB/T 4704-2014
| نموذج | ب.ن | ضغط العمل/ميجا باسكال | درجة الحرارة المناسبة/درجة مئوية | الوسائط المناسبة | جسم |
| Z61Y-250 | 250 | 25 | 70570 | بخار | WC9 |
| Z61Y-320 | 320 | 32 | 70570 | بخار | WC9 |
| نموذج | مادة | ||||
| جسم | لوحة صمام | كاب | أم الجذعية | حشو | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | الجرافيت المرن |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | الجرافيت المرن |
| الاسم المميز | L | D | H | د0 | الوزن/كجم |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
جميع النصوص والبيانات والصور الواردة في هذه المقالة هي للإشارة إليها فقط. إذا كنت تريد رؤية المزيد من أداء المنتج وحجم الهيكل والسعر والتفاصيل الأخرى. يرجى الاتصال بنا.
