1. بنية ديناميكيات السوائل المحسنة للمساحة: يوفر تصميم الهيكل المحسن هيكليًا لجسم الصمام صلابة استثنائية وهندسة تدفق دون عائق، مما يقلل من انخفاض الضغط.
2. سطح الختم المركب المتقدم: يستخدم صمام البوابة القياسي الروسي التكنولوجيا المعدنية الخاصة للجمع بين السبائك المقاومة للتآكل ومصفوفة كربيد التنغستن، مما يحقق دورة حياة طويلة بشكل استثنائي تتجاوز معايير الصناعة بكثير.
3. نظام التشغيل الجذعي الخالي من الاحتكاك: تضمن حلقات تعبئة الجرافيت متباينة الخواص ختمًا جذعيًا خاليًا من التسرب مع توفير تشغيل واضح ومنخفض عزم الدوران لعملية سهلة وبدون مجهود.
4. تكامل التشغيل متعدد الأوضاع: يوفر صمام البوابة القياسي الروسي توافقًا شاملاً للتشغيل، بما في ذلك العجلات اليدوية والمحركات الهوائية والمحركات الكهربائية ومخفضات التروس الكوكبية، مما يتيح النشر الشامل.
5.منصة طوبولوجيا قرص الصمام القابلة للتكوين: ثلاثة تكوينات مختلفة للختم: بوابة واحدة مرنة متكيفة مع الضغط، وبوابة مفردة صلبة عالية الحمل، وبوابة متوازية ثنائية الاتجاه.
مواصفات التصميم: GB/T 12234
طول الهيكل: GB/T 12221
شفة التوصيل: r0CT12815-08-I
الاختبار والفحص: جي بي / تي 9092
الضغط - درجة الحرارة: GB/T 9131
تعريف المنتج: GB/T 12220
| الضغط الاسميPN(MPa) | قضية | ضغط الاختبار (ميجا باسكال) | مختوم | |
| مختوم (سائل) | الختم (الغاز) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| مادة القشرة | الوسائط المناسبة | درجة الحرارة المطبقة (°C) |
| الصلب الكربوني (النوع C) | الماء والبخار والزيت | ≥425 |
| الكروم والنيكل والتيتانيوم والفولاذ (النوع P) | أحماض النيتريك | ≥200 |
| كروم، نيكل، موليبدينوم، تيتانيوم، فولاذ (نوع R) | حمض الخليك | ≥200 |
| فولاذ الكروم والموليبدينوم (النوع الأول) | الماء والبخار والزيت | 550 |
| الجسم، غطاء محرك السيارة | لوحة صمام، مقعد | ساق الصمام | الجوز الجذعية | حشو | عقارب |
| الصلب الكربوني | فولاذ كربوني عالي الجودة + كربيد أو فولاذ مقاوم للصدأ | الفولاذ المقاوم للصدأ الكروم | برونز الألومنيوم | تعبئة الاسبستوس الجرافيت | حديد قابل للطرق |
| الكروم والنيكل والتيتانيوم والفولاذ | الفولاذ المقاوم للصدأ، الفولاذ المقاوم للصدأ + كربيد الأسمنت | الكروم والنيكل والتيتانيوم والفولاذ المقاوم للصدأ | برونز الألومنيوم | تفلون | حديد قابل للطرق |
| الكروم والنيكل والموليبدينوم والصلب والتيتانيوم | الفولاذ المقاوم للصدأ، الفولاذ المقاوم للصدأ + كربيد الأسمنت | الكروم والنيكل والتيتانيوم والفولاذ المقاوم للصدأ | برونز الألومنيوم | تفلون | حديد قابل للطرق |
| الصلب الكروم والموليبدينوم | سبائك الصلب + كربيد | الصلب الكروم والموليبدينوم | برونز الألومنيوم | الأسبستوس المرن | حديد قابل للطرق |

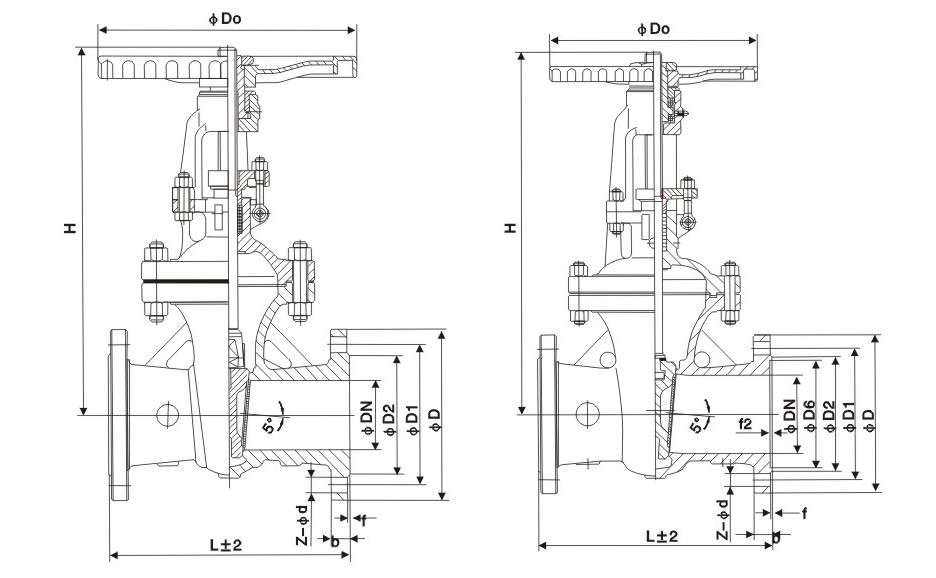

| القطر الاسمي | الأبعاد الرئيسية وأبعاد الاتصال | |||||||
| L | D | د1 | د2 | b | Z-د | H | د0 | |
| Z41H-16 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
