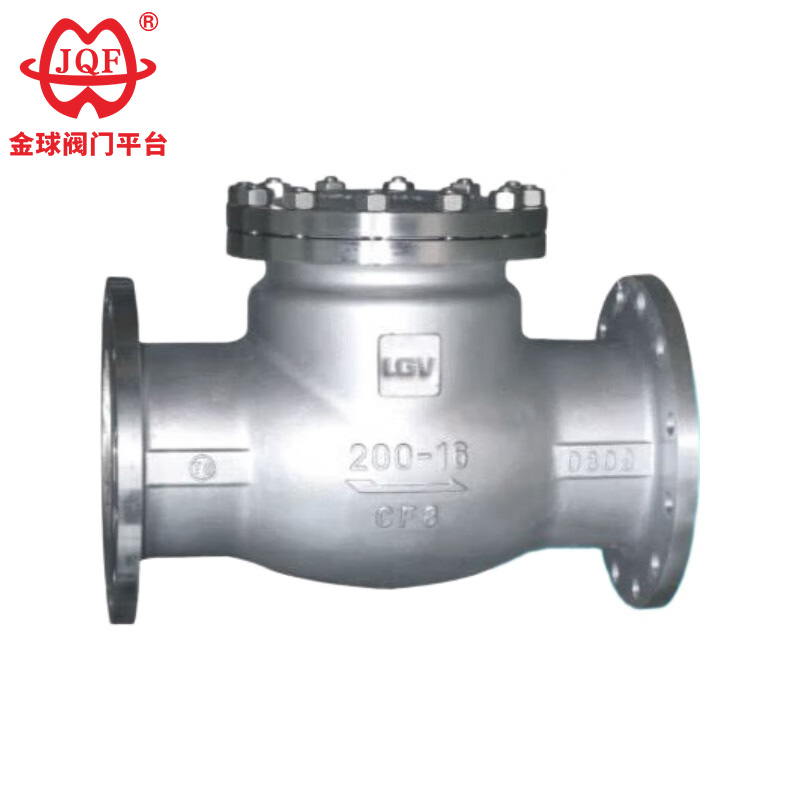

Jinqiu Valve، شركة متخصصة في تصنيع صمامات عدم الرجوع المصنوعة من الفولاذ المقاوم للصدأ في الصين، والتي تقوم بتصنيع صمامات عدم الرجوع من الفولاذ المقاوم للصدأ التي تستخدم أذرعها المتأرجحة بنية اتصال كروية عند تقاطع الذراع المتأرجح وقرص الصمام. يتيح ذلك لقرص الصمام الحصول على درجة معينة من الحرية ضمن نطاق 360 درجة ويوفر تعويضًا مناسبًا للموضع الصغير.
تستخدم هذه الصمامات على نطاق واسع في الصناعات الكيميائية والمعدنية والصيدلانية. يتم استخدام صمامات الفحص المصنوعة من الفولاذ المقاوم للصدأ من النوع H44W وH44Y في أنظمة الأنابيب، بشكل أساسي لمنع التدفق العكسي للوسط، ومنع المضخة ومحرك التشغيل الخاص بها من الرجوع إلى الخلف، ومنع تسرب الوسط داخل الحاويات. يمكن أيضًا استخدام صمامات الفحص في خطوط الأنابيب حيث قد يكون الضغط أعلى من ضغط النظام الرئيسي أو المساعد.
1. انخفاض الضغط المنخفض: يضمن التصميم الكامل التجويف لصمام الفحص المصنوع من الفولاذ المقاوم للصدأ الحد الأدنى من مقاومة التدفق عند الفتح، مما يوفر الطاقة في النظام.
2. التشغيل التلقائي بالكامل: لا يتطلب صمام الفحص الفولاذي المقاوم للصدأ مصدر طاقة خارجي أو تدخل يدوي؛ يعمل فقط على أساس تدفق الخط والضغط.
3. الختم الموثوق: إنه يوفر مقعدًا من المعدن إلى المعدن أو مقعدًا مرنًا (ناعمًا) لمنع التدفق العكسي.
4. تصميم قوي وبسيط: يحتوي صمام الفحص المصنوع من الفولاذ المقاوم للصدأ على عدد قليل من الأجزاء المتحركة، وموثوقية عالية، ويتطلب الحد الأدنى من الصيانة.
| نموذج | H44W-16P~250 | |
| ضغط العمل (ميجا باسكال) | 1.6 ~ 25 | |
| درجة الحرارة المناسبة (°C) | 550 | |
| الوسائط المناسبة | وسيلة تآكل ضعيفة | |
| مادة | الجسم، غطاء محرك السيارة، القرص | الكروم والنيكل والتيتانيوم والفولاذ المقاوم للصدأ |
| سطح الختم | الجسم مختوم | |
| اسم الجزء | اسم المادة | |||
| جسم | ايه 351 سي اف 8 | ايه 351 سي اف 8 ام | ايه 351 سي اف 3 | ايه 351 سي اف 3 ام |
| كاب | ايه 351 سي اف 8 | ايه 351 سي اف 8 ام | ايه 351 سي اف 3 | ايه 351 سي اف 3 ام |
| لوحة صمام | ايه 351 سي اف 8 | ايه 351 سي اف 8 ام | ايه 351 سي اف 3 | ايه 351 سي اف 3 ام |
| سطح الختم | الجسم / المحكمة الخاصة بلبنان | الجسم / المحكمة الخاصة بلبنان | الجسم / المحكمة الخاصة بلبنان | الجسم / المحكمة الخاصة بلبنان |
| رمح الصمام | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| طوقا | الجرافيت المرن | الجرافيت المرن | الجرافيت المرن | الجرافيت المرن |
| الترباس | أ193 ب8 | A193 ب8م | أ193 ب8 | A193 ب8م |
| بندق | أ194 8 | A194 8 م | أ194 8 | A194 8 م |
| درجة حرارة التشغيل | -46~425 درجة مئوية | -46~425 درجة مئوية | -46~425 درجة مئوية | -46~425 درجة مئوية |
| الوسائط المناسبة | تآكل ضعيف | تآكل ضعيف | تآكل ضعيف | تآكل ضعيف |
| القطر الاسميDN | الأبعاد الرئيسية وأبعاد الاتصال | ||||||
| L | D | د1 | د2 | b | Z-د | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
