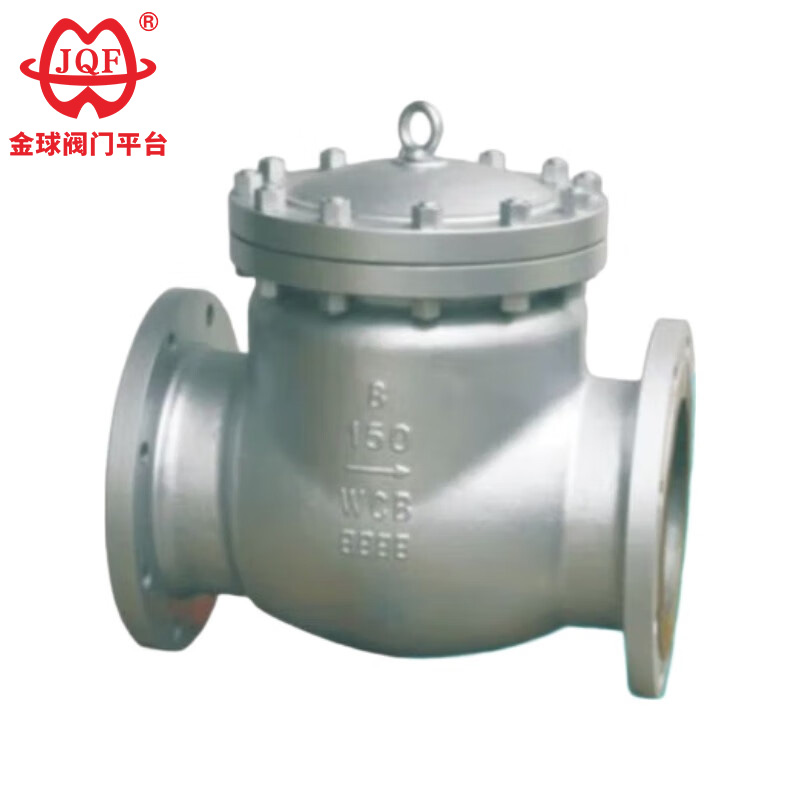

Jinqiu Valve، شركة تصنيع محترفة لصمامات عدم الرجوع في الصين، تم تصميم وتصنيع صمامات فحص API الخاصة بنا بالكامل وفقًا للمعايير الأمريكية. تتميز هذه الصمامات بهيكل جميل وتقنية متقدمة. تقوم صمامات فحص API بفتح وإغلاق قرص الصمام تلقائيًا بناءً على تدفق الوسيط نفسه لمنع التدفق العكسي. تُعرف أيضًا باسم الصمامات أحادية الاتجاه أو صمامات الفحص أو صمامات التدفق العكسي. وتتمثل وظائفها الرئيسية في منع التدفق العكسي للوسط، ومنع عكس محرك المضخة والقيادة، ومنع تسرب الوسط داخل الحاوية.
1. مقاومة التدفق المنخفضة: عندما يكون صمام عدم الرجوع API مفتوحًا بالكامل، يكون مسار التدفق خاليًا تقريبًا من العوائق، مما يؤدي إلى انخفاض الضغط المنخفض.
2. الإغلاق السريع ومنع التدفق العكسي: يسمح عمل الرافعة لقرص الصمام بالاستجابة السريعة والإغلاق حتى عند بداية التدفق العكسي.
3. قابلية تطبيق واسعة: مناسبة لمجموعة واسعة من أقطار الأنابيب، من DN50 إلى DN1200 وما فوق.
| رقم سري | اسم المشروع | المعلمة | |||||
| 1 | الضغط الاسميPN(MPa) | 150 رطل | 300 رطل | 600 رطل | 900 رطل | 1500 رطل | 2500 رطل |
| 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 42.0 | ||
| 2 | ضغط اختبار قوة القشرة | الضغط الاسمي في درجة حرارة الغرفة 1.5 مرة | |||||
| 3 | ارتفاع ضغط اختبار ضغط الختم | الضغط الاسمي في درجة حرارة الغرفة 1.1 مرة | |||||
| 4 | ضغط العمل في درجة حرارة الغرفة | اضغط على تصنيف الضغط ودرجة الحرارة ASME B16.34 | |||||
| معايير التصميم | طول الهيكل | حجم اتصال شفة | الاختبار والتفتيش | مرجع الضغط ودرجة الحرارة |
| API6D/ASME B16.34 | أسم B16.10 | أسم B16.5 | API598/API6D | أسم B16.34 |
| اسم الجزء | اسم المادة | |||||
| جسم | A216 وب | A217 مرحاض6 | ايه 351 سي اف 8 | ايه 351 سي اف 8 ام | ايه 351 سي اف 3 | ايه 351 سي اف 3 ام |
| كاب | A216 وب | A217 مرحاض6 | ايه 351 سي اف 8 | ايه 351 سي اف 8 ام | ايه 351 سي اف 3 | ايه 351 سي اف 3 ام |
| لوحة صمام | A216 وب | A217 مرحاض6 | ايه 351 سي اف 8 | ايه 351 سي اف 8 ام | ايه 351 سي اف 3 | ايه 351 سي اف 3 ام |
| سطح الختم | 13Cr/STL | المحكمة الخاصة بلبنان | الجسم / المحكمة الخاصة بلبنان | الجسم / المحكمة الخاصة بلبنان | الجسم / المحكمة الخاصة بلبنان | الجسم / المحكمة الخاصة بلبنان |
| رمح الصمام | A182 F6a | A182 F11 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| طوقا | الجرافيت المرن | الجرافيت المرن | الجرافيت المرن | الجرافيت المرن | الجرافيت المرن | الجرافيت المرن |
| الترباس | أ193 ب7 | أ193 ب16 | أ193 ب8 | A193 ب8م | أ193 ب8 | A193 ب8م |
| بندق | A194 2H | أ194 4 | أ194 8 | A194 8 م | أ194 8 | A194 8 م |
| درجة حرارة التشغيل | -29~425 درجة مئوية | -29~540 درجة مئوية | -46~425 درجة مئوية | -46~425 درجة مئوية | -46~425 درجة مئوية | -46~425 درجة مئوية |
| الوسائط المناسبة | بخار | بخار | تآكل ضعيف | تآكل ضعيف | تآكل ضعيف | تآكل ضعيف |
| القطر الاسمي | مقاس | ||||||||
| m | في | L | D | د1 | د2 | b | f | ن-Φد | H |
| H44H-150Lb | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| H44H-300Lb | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| H44H-600Lb | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
