كمورد لتصنيع الصمامات يدمج البحث والتطوير والتصميم والإنتاج والمبيعات والخدمة، يفتخر مصنع JQF Valve بفريق فني كامل ونظام إدارة الجودة. يتم استخدام منتجاتنا على نطاق واسع في مجالات مختلفة مثل البترول والكيماويات ومحطات الطاقة وحماية البيئة وتعدين الفحم والصرف الصحي والطاقة الجديدة. تم تصميم الصمامات الكروية المصنوعة من الفولاذ المقاوم للصدأ عالية الجودة لضمان المتانة والموثوقية، ومناسبة لمختلف الوسائط وظروف درجات الحرارة. نحن نسعى باستمرار لتحقيق الكمال ونلتزم بالنزاهة مع كل عميل، ونزودهم بمنتجات وخدمات متفوقة. نحن نرحب ترحيبا حارا بالعملاء الجدد والقدامى لزيارة أو الاتصال أو الكتابة لمناقشة الأعمال التجارية.
1. مادة ساق الصمام عالية القوة، متصلة بإحكام بجسم الصمام، مما يضمن الدوران السلس والتشغيل السهل.
2. تضمن البراغي المختارة بعناية اتصالاً محكمًا وقويًا ومقاومًا للصدأ.

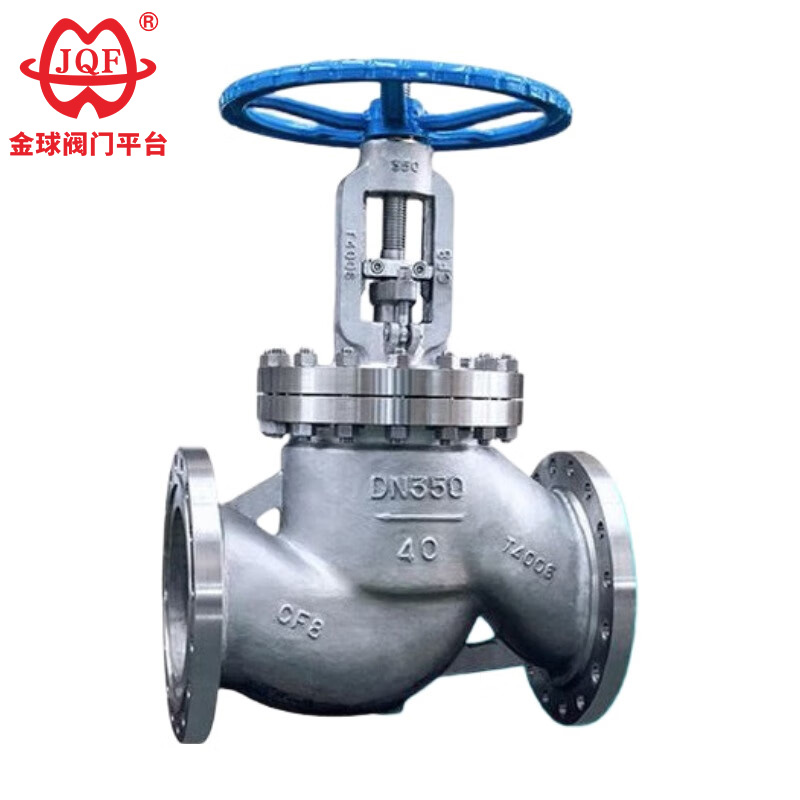

3. يوفر جسم الصمام الفولاذي المقاوم للصدأ صمامات كروية مصنوعة من الفولاذ المقاوم للصدأ ذات ضغط عالي ومقاومة جيدة للتآكل ومنع الصدأ.
4. الشفاه السميكة مصنوعة من مادة صلبة ومتصلة بشكل آمن.
1. مريحة وسريعة
هيكل بسيط، سهل التصنيع والصيانة.
2. التبديل السريع، والعمل الصغيرة
ضربة عمل قصيرة، استجابة سريعة للفتح والإغلاق.
3. متينة
إغلاق محكم، مقاوم للاهتراء، قوي، عمر خدمة طويل.
مواصفات التصميم: GB/T 12235
طول الهيكل: GB/T 12221
اتصال شفة: JB / T 79
الاختبار والفحص: جي بي / تي 9002
تعريف المنتج: GB/T 12220
مواصفات العرض: جي بي / تي 7928

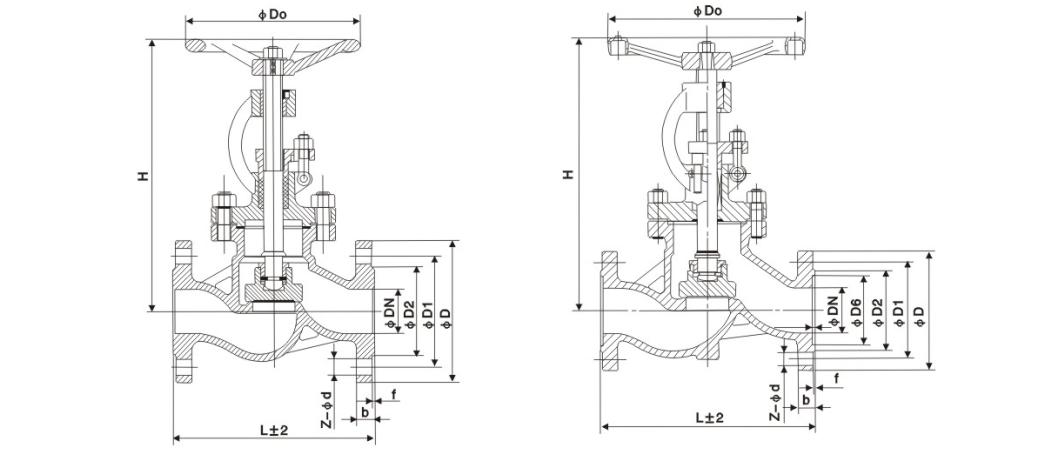

| القطر الاسمي | الأبعاد الخارجية الرئيسية وأبعاد الاتصال | |||||||
| L | D | د1 | د2 | b | Z-د | H | د0 | |
| J41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 600 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 650 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 750 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 850 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 980 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| J41H-25C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 400 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 480 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 600 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 650 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 750 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 850 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 980 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
