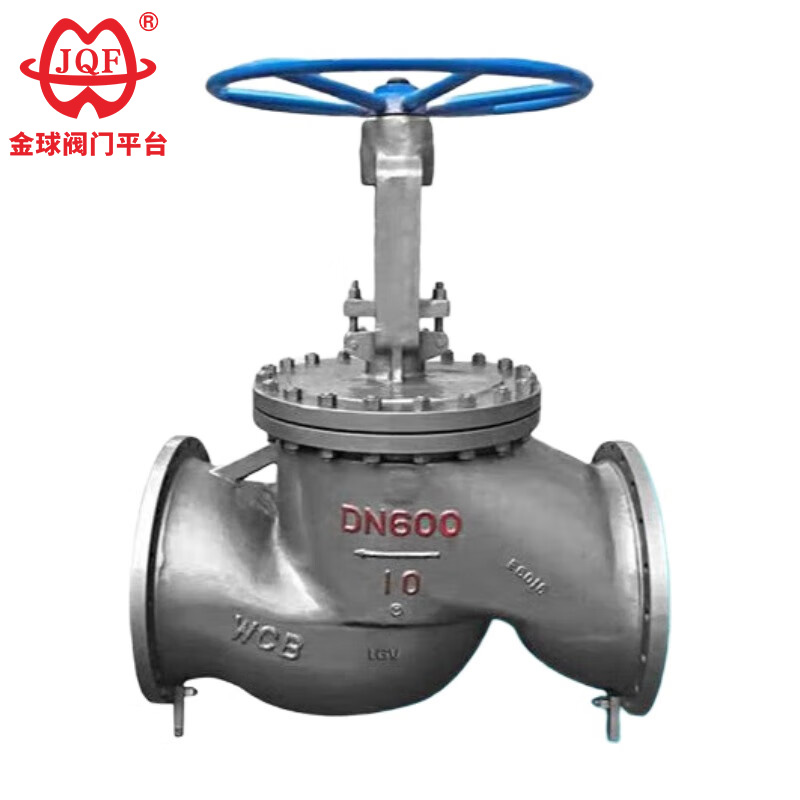

صمام الكرة الأرضية القياسي GB

يتم تصنيع الصمامات الكروية القياسية J41H، J41Y، وJ41W من النوع GB عالية الجودة والمخصصة بواسطة JQF Valve، الشركة المصنعة للصمامات المحترفة في الصين. أجزاء الفتح والإغلاق الخاصة بها عبارة عن أقراص صمام أسطوانية، وسطح الختم إما مسطح أو مخروطي. تتحرك أقراص الصمام خطيًا على طول الخط المركزي للسائل. تعتبر الصمامات الكروية القياسية GB مناسبة فقط للتطبيقات المفتوحة بالكامل أو المغلقة بالكامل ولا تُستخدم بشكل عام لتنظيم التدفق، ولكن يمكن إجراء تنظيم التدفق والاختناق وفقًا لاحتياجات العملاء.

إرسال استفسار

وصف المنتج

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

يعتبر الصمام الكروي القياسي GB المتوفر في المخزون مناسبًا لنطاقات الضغط من PN1.6-PN16 وأحجام DN15-DN400، ويتم استخدامها دائمًا في صناعات المعادن والكيماويات والغاز الطبي والطاقة.

الميزات الهيكلية

نحن نبتكر باستمرار ونسعى إلى التميز، ونواكب العصر من خلال صمامات الكرة الأرضية القياسية GB عالية الجودة وخدمة العملاء المتميزة! نحن نقدم بنشاط المعدات المتقدمة، وإدارة المشاريع، وموظفي الخدمة الفنية، ونسعى جاهدين لبناء علامة تجارية محلية ودولية للصمامات عالية الجودة. نرحب بالعملاء الجدد والقدامى لزيارة منشآتنا وتفقدها والتعاون من أجل المنفعة المتبادلة وخلق مستقبل أفضل بشكل مشترك!

المعيار التنفيذي

مواصفات التصميم: GB/T 12235
طول الهيكل: GB/T 12221
اتصال شفة: JB / T 79
الاختبار والفحص: JB / T 9002
تعريف المنتج: GB/T 12220
مواصفات التسليم: جي بي/تي 7928

سمات

1. الهيكل المبسط والمحسن: يعمل التصميم المبسط على تحسين تصنيع المكونات وكفاءة صيانة المعدات بنسبة 30%. 2. التحكم الفوري في الفتح والإغلاق: يحقق تصميم هيكل السكتة الدماغية سرعة استجابة للفتح والإغلاق تبلغ 0.8 ثانية لكل دورة. 3. نظام الختم طويل الأمد: تكنولوجيا سطح الختم ذاتية التشحيم تحقق معامل احتكاك منخفض للغاية. تتمتع طبقة الختم المركبة بعمر مضاد للشيخوخة يتجاوز 50000 دورة فتح وإغلاق.

معلمات الأداء

نموذج		J41H-16C~160C	J41Y-16C~160C	J41W-16P~160P
ضغط العمل (ميجا باسكال)		1.6~16.0
درجة الحرارة المناسبة (°C)		≥425		≥150
الوسائط المناسبة		الماء والبخار والزيت		وسيلة تآكل ضعيفة
مادة	الجسم، غطاء محرك السيارة	الصلب الكربوني		الكروم والنيكل والتيتانيوم والفولاذ المقاوم للصدأ
	ساق الصمام	الفولاذ المقاوم للصدأ الكروم		الكروم والنيكل والتيتانيوم والفولاذ المقاوم للصدأ
	سطح الختم	تسطيح السبائك القائمة على الحديد	سبيكة صلبة	مادة الجسم
	حشو	الجرافيت الأسبستوس، الجرافيت المرن، PTFE

الشكل الرئيسي وحجم الاتصال

القطر الاسمي	الأبعاد الرئيسية وأبعاد الاتصال
القطر الاسمي	L	D	د1	د2	b	Z-د	H	د0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

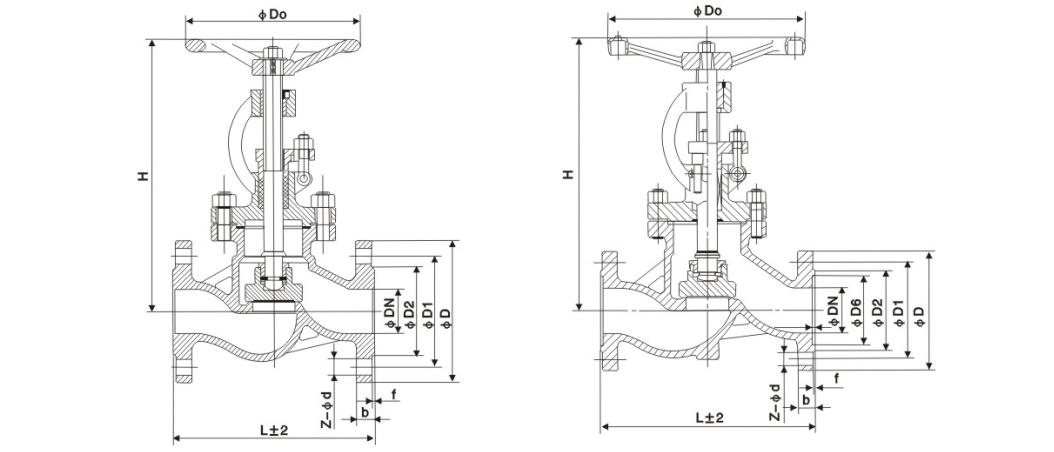

صورة الهيكل
