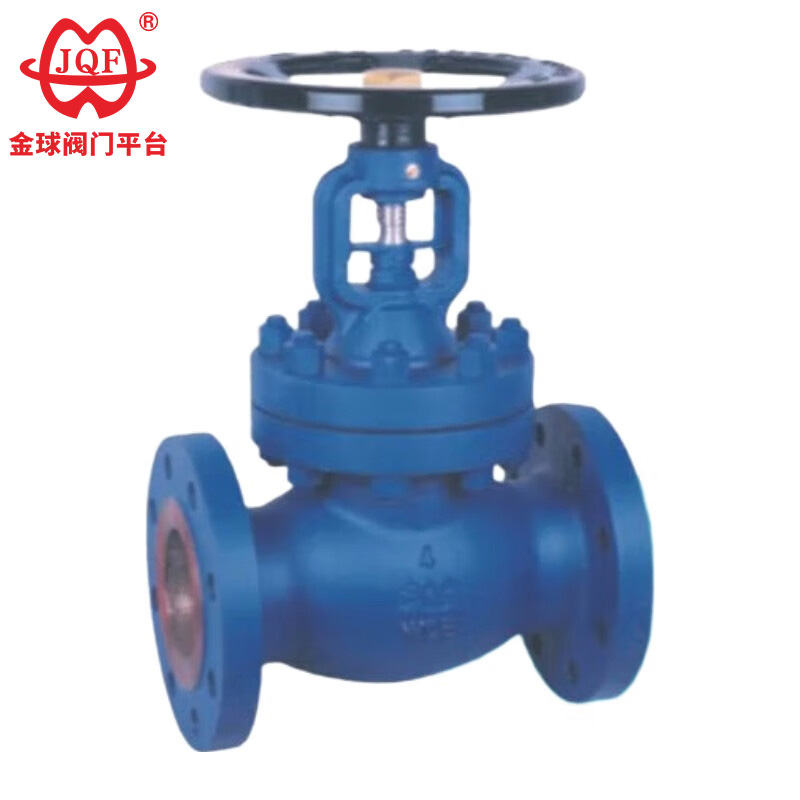

بيلو ختم صمام الكرة الأرضية

يتميز الصمام الكروي ذو الجودة العالية JQF Valve بهيكل منفاخ داخلي. يتم لحام الطرف السفلي من منفاخ الفولاذ المقاوم للصدأ بالصمام، بينما يتم وضع الطرف الآخر بين جسم الصمام وغطاء الصمام لتشكيل ختم ثابت. يتم لحام المنفاخ بساق الصمام للحفاظ على أداء تشغيل مستقر ومنع اهتزاز ساق الصمام الناتج عن اهتزاز الصمام. إنه مثالي لخطوط الأنابيب التي تحمل البخار، المواد القابلة للاشتعال، المتفجرة، زيت نقل الحرارة، الوسائط عالية النقاء والسامة.

إرسال استفسار

وصف المنتج

JQF Valve factory manufactures durable bellow seal globe valves suitable for cutting or connecting pipeline media under various working conditions in industries such as petroleum, chemical, pharmaceutical, fertilizer, and power. The nominal pressure is PN1.6～PN4.0MPa, and the working temperature is -20℃～350℃. The double robust and durable bellows seal design (bellows + packing) ensures zero leakage of the valve stem. At our company, you can find a wide variety of valves, flanges, pipe fittings, pipes, and other industrial accessories. Our engineers work tirelessly to innovate and improve our products to better serve our customers.

1. تحسين الجودة الشاملة
يتميز صمام Bellow Seal Globe بهيكل عقلاني، وختم موثوق، ومظهر رائع.
2. سطح ختم متين
يتم تعزيز صمام Bellow Seal Globe بسبيكة قائمة على الكوبالت، مما يوفر مقاومة للتآكل والتآكل، ومقاومة احتكاك منخفضة، وعمر افتراضي ممتد بشكل كبير.
3. حماية ثلاثية الجذع
يخضع صمام Bellow Seal Globe للمعالجة الحرارية المحسنة وعمليات تصلب السطح، مما يؤدي إلى مقاومة رائعة للتآكل والتآكل.
4. ختم منفاخ التأمين المزدوج
تضمن قنوات التدفق ذات الزاوية اليمنى جنبًا إلى جنب مع تصميم منفاخ حاصل على براءة اختراع إحكامًا أكثر أمانًا.
5. موقف افتتاحي بديهي ومرئي
موضع ساق الصمام مُشار إليه بوضوح للتشغيل البديهي.
6. التخصيص المرن والقدرة على التكيف
يمكن تخصيص المواد المكونة وأحجام الحافة ومواصفات الواجهة لتلبية ظروف التشغيل المحددة.

سمات:

1. يتميز صمام Bellow Seal Globe الموجود في المخزون بهيكل عقلاني وختم موثوق. يضمن تصميم مانع التسرب المزدوج القوي (المنفاخ + التعبئة) عدم حدوث أي تسرب من ساق الصمام. لا يؤدي فقدان السوائل إلى تعزيز سلامة معدات المصنع ويلبي معايير الختم.
2. سطح الختم الخاص بصمام Bellow Seal Globe مُغطى بسبائك صلبة ذات أساس مشترك، مما يوفر مقاومة ممتازة للتآكل، ومقاومة للتآكل، ومقاومة للتآكل، مما يؤدي إلى عمر خدمة طويل. يعد مؤشر موضع الرفع أكثر سهولة.
3. يخضع ساق الصمام للتبريد والتلطيف ومعالجة نيترة السطح، مما يوفر مقاومة ممتازة للتآكل وتقليل الاحتكاك. يعد مؤشر موضع رفع ساق الصمام أكثر سهولة.

تحديد

نوع الهيكل	بب-بج
وضع القيادة	يدوي
وضع القيادة	هوائي
معايير التصميم	DIN3356
طول الهيكل	DIN3203
قم بتوصيل الحافة	DIN2543-2545
الاختبار والتفتيش	دين3230

مواد أجزاء المنتج

رقم سري	اسم	مادة
1	جسم	GS-C25، CF8، CF3
2	القرص	2CR13، F304، F316
3	دبوس رمح	F304،F316
4	التجمع منفاخ	F304،F316L
5	كاب	GS-C25، CF8، CF3
6	حشو	الجرافيت المرن، PTFE
7	كم الضغط	25#،F304،F316
8	قطع تحديد المواقع	25#،F304،F316
9	الجوز الجذعية	سبائك النحاس ZQA19-4
10	عقارب	الصلب الكربوني
11	وقبعة	25 #
12	كأس زيت	النحاس
13	المكسرات السداسية	ASTMA193 2H، A193-8، A193-8M
14	ترصيع	ASTMA193 B7، A193-B8، A193-B8M
15	طوقا	جرافيت مرن + ستانلس ستيل
16	ساق الصمام	2Cr13、F3

مظهر المنتج وحجم الهيكل

القطر الاسمي	الأبعاد الرئيسية وأبعاد الاتصال
القطر الاسمي	L	D	د1	د2	b	Z-د	H	د0
WJ41Y-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
WJ41Y-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
