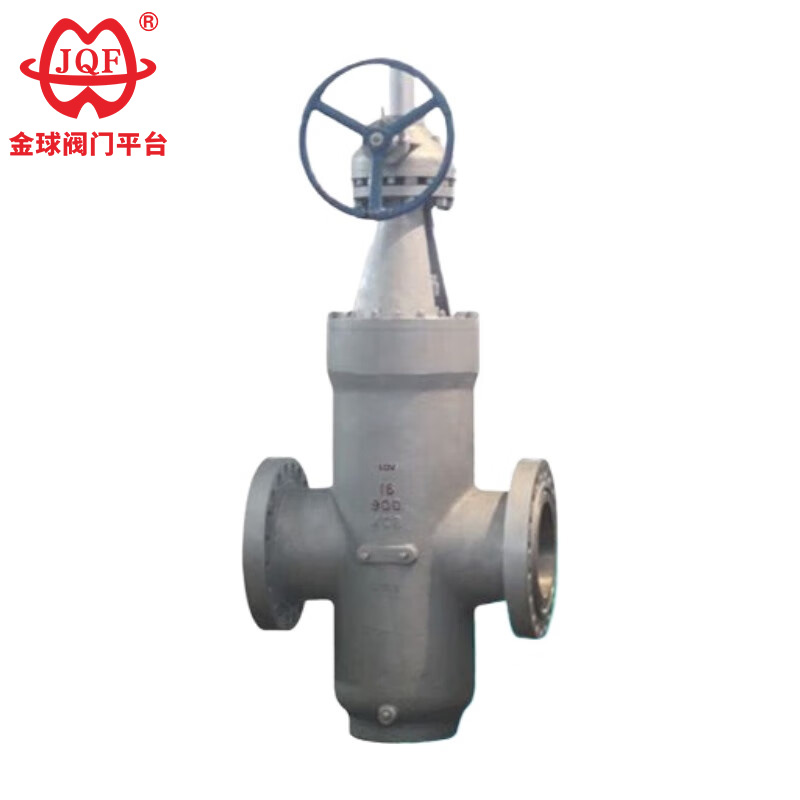

صمام البوابة المسطحة

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1. تصميم كامل التجويف للحد الأدنى من مقاومة التدفق
2. تنظيف خطوط الأنابيب بمساعدة الفرشاة،
3. مقعد عائم للختم ثنائي الاتجاه
4. انخفاض عزم الفتح والإغلاق
5. سهولة التشغيل، وآليات تخفيف الضغط وحقن الشحوم لضمان سلامة عالية
6. أداء عدم التسرب.

استخدام المنتج

تقوم شركة JQF Valve بتصنيع صمامات البوابة المسطحة، وهو نوع من الصمامات المنزلقة. يمكن أن يكون عنصر الإغلاق عبارة عن بوابة واحدة أو بوابة مزدوجة مع وجود آلية توسيع بينهما. يتم التحكم في ضغط البوابة على مقعد الصمام عن طريق ضغط الوسط الذي يعمل على البوابة العائمة أو مقعد الصمام العائم. في حالة الصمام ثنائي البوابة، فإن آلية التمدد بين البوابتين تكمل هذا الضغط.

فئات المنتجات

الميزات الهيكلية

1. الختم العائم ثنائي الاتجاه
يتيح مقعد صمام البوابة المسطح المخصص الفتح والإغلاق ثنائي الاتجاه، مما يضمن الختم الموثوق والتشغيل المرن.
2. مواد توجيهية صلبة مقاومة للتآكل
تم تجهيز البوابة بشرائط توجيه لتحديد المواقع بدقة، ويتم رش سطح الختم بطبقة مضادة للتآكل من كربيد التنجستن.
3. تصميم مقاومة التدفق الصفري
مقاومة الضغط العالي لجسم صمام البوابة المسطحة؛ عندما تكون قناة التدفق المستقيمة مفتوحة بالكامل، فإنها تقارب أنبوبًا بقطر متساوٍ (مقاومة التدفق ≥ 0.03).
يؤدي الختم متعدد المراحل مع التعبئة المركبة على ساق الصمام إلى تقليل معامل الاحتكاك بنسبة 40%.
4. آلية الختم على مرحلتين
عند الإغلاق في اتجاه عقارب الساعة:
يدفع الضغط المتوسط ​​مقعد صمام المدخل لتشكيل ختم أولي.
تضغط البوابة على مقعد صمام المخرج لتشكل ختمًا مزدوجًا.
5. الصيانة الثورية عبر الإنترنت
يسمح الهيكل المزدوج الختم باستبدال الأجزاء الضعيفة دون انقطاع الإنتاج؛ تقود هذه التكنولوجيا منتجات مماثلة محليًا ودوليًا.
6. التحكم التدريجي في الفتح والإغلاق
عند الفتح عكس اتجاه عقارب الساعة، ترتفع البوابة، وتتداخل فتحة التوجيه تدريجيًا مع القناة، مما يحقق فتحًا كاملاً بنسبة 100% عند موضع الحد.

معايير التصميم

تصميم وتصنيع المعايير: JB/T 5298
معيار طول الهيكل: JB / T 5298
معيار شفة الاتصال: GB / T 9113
درجة حرارة الضغط: GB/T 12224-2005
معايير اختبار الاختبار: GB / T 13927-2008، JB / T 5298

معلمات الأداء

الشكل الرئيسي وأبعاد الاتصال

صورة الهيكل
