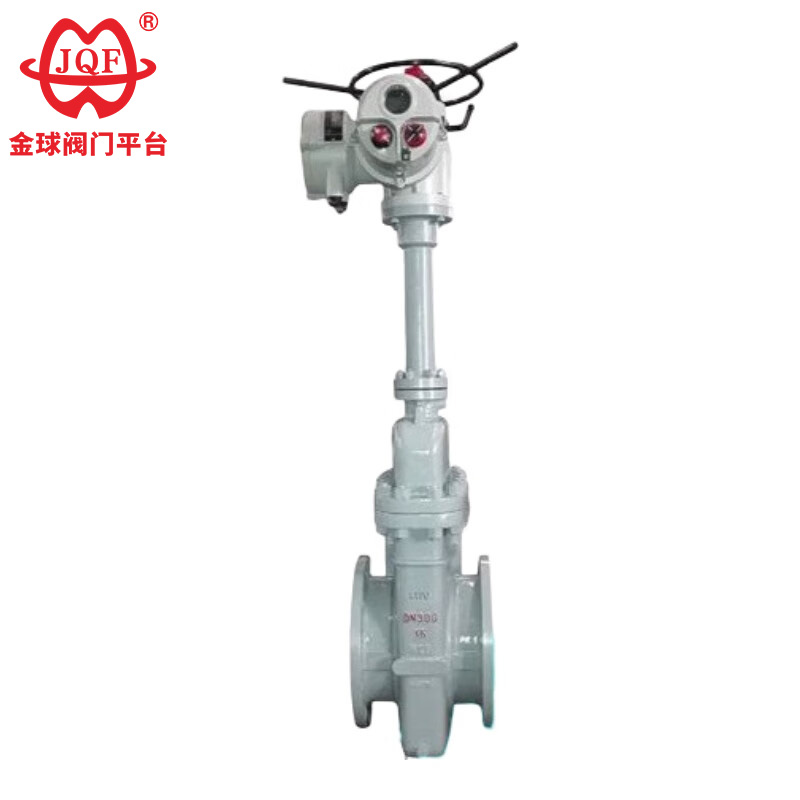

صمام البوابة الكهربائية المسطحة

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. التصنيف حسب طريقة التشغيل: صمام البوابة المتوازي اليدوي، صمام البوابة المتوازي الهوائي، صمام البوابة المتوازي الكهربائي
2. التصنيف حسب سيناريوهات التطبيق: صمام البوابة المتوازي من النوع الفوهة، صمام البوابة المتوازي من النوع غير الفوهة، صمام البوابة المتوازي الخاص بحقول النفط، صمام البوابة المتوازي لخط أنابيب النقل، صمام البوابة المتوازي لنظام الغاز

الميزات الهيكلية

1. الختم العائم ثنائي الاتجاه
يسمح المقعد العائم لصمام البوابة الكهربائية المسطحة بالفتح والإغلاق ثنائي الاتجاه، مما يضمن الختم الموثوق والتشغيل المرن.
2. مادة توجيهية صلبة مقاومة للتآكل
تم تجهيز البوابة بشرائط توجيه لتحديد المواقع بدقة، وسطح الختم مطلي بطبقة مقاومة للتآكل من كربيد التنجستن.
3. تصميم مقاومة التدفق الصفري
يتميز جسم الصمام الخاص بصمام البوابة الكهربائية المسطحة بمقاومة الضغط العالي؛ عندما يكون مفتوحًا بالكامل، فإن مسار التدفق المستقيم يقارب مسار الأنبوب من نفس القطر (مقاومة التدفق ≥0.03).
يستخدم جذع الصمام ختمًا متعدد المراحل مع تعبئة مركبة، مما يقلل من معامل الاحتكاك بنسبة 40%.
4. آلية الختم على مرحلتين
عند الإغلاق في اتجاه عقارب الساعة:
يدفع الضغط المتوسط ​​مقعد صمام المدخل لتشكيل ختم أولي.
تضغط البوابة على مقعد صمام المخرج لتشكل ختمًا مزدوجًا.
5. الصيانة الثورية عبر الإنترنت
يسمح هيكل الختم المزدوج باستبدال الأجزاء القابلة للتآكل دون مقاطعة الإنتاج؛ هذه التكنولوجيا رائدة بين المنتجات المماثلة محليًا ودوليًا.
6. التحكم التدريجي في الفتح والإغلاق
عند الفتح عكس اتجاه عقارب الساعة، ترتفع البوابة، وتتداخل فتحة التوجيه تدريجيًا مع القناة، مما يحقق فتحًا كاملاً بنسبة 100% في الموضع الأقصى.

معايير التصميم

معلمات الأداء

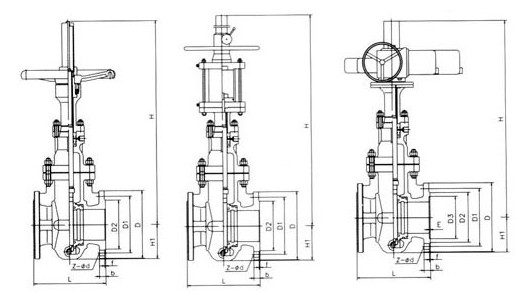

الشكل الرئيسي وأبعاد الاتصال

صورة الهيكل
