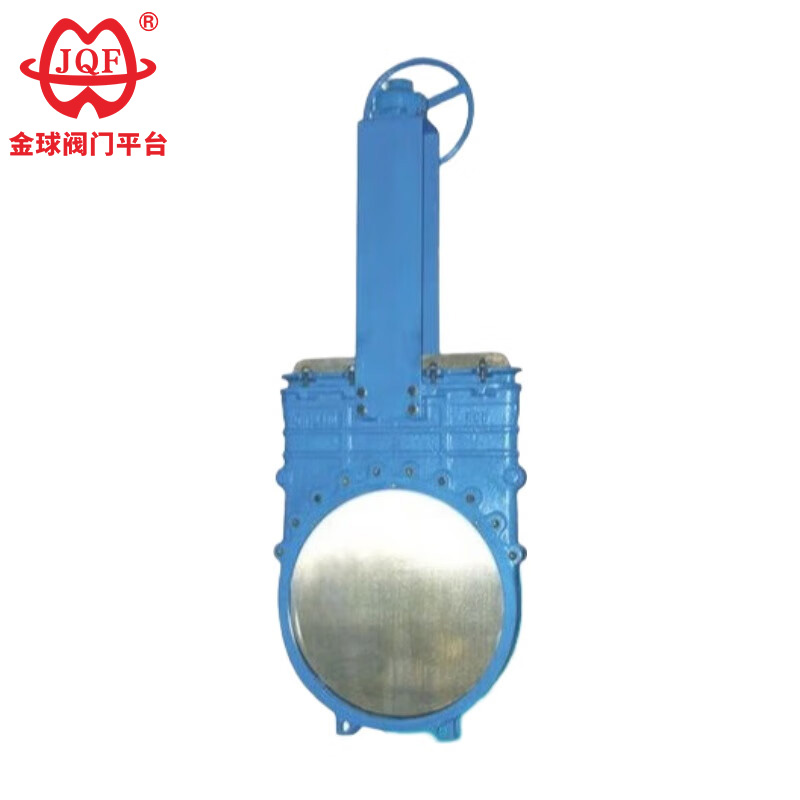

صمامات بوابة السكين

تقوم شركة JQF Valve بتصنيع صمامات بوابة السكين عالية الجودة التي يمكن استخدامها في الوسائط مثل الفحم وملاط المرشح ومياه الصرف الصحي والطين والأوساخ واللب وملاط الرماد. صمام بوابة السكين، المعروف أيضًا باسم صمام الملاط من النوع النصلي، هو نوع من الصمامات حيث يكون جزء الفتح والإغلاق عبارة عن بوابة، ويكون اتجاه حركة البوابة عموديًا على اتجاه تدفق السائل. يتم قطع الوسط بواسطة بوابة على شكل شفرة، ويمكنه أيضًا قطع المواد الليفية.

إرسال استفسار

وصف المنتج

As a professional knife gate valves manufacturer, JQF Valve offers customized solutions to meet customer needs, thanks to our innovative concepts, flexible applications, and independent R&D team. Our knife gate valve is not a standard industrial valve category name, but rather a functional descriptive term, generally referring to gate valves used to shut off, connect, or regulate water flow. It is one of the most common and basic shut-off valves in various water systems (water supply, drainage, fire protection, irrigation, etc.). The core feature of the durable knife gate valve is its design specifically for water media, with materials, seals, and structure optimized for water characteristics.

1. التحكم الذكي متعدد الأوضاع: يتميز صمام بوابة السكين بكل من أوضاع التحكم المحلية وعن بعد ويمكن توسيعه ليشمل إشارة الموقع عن بعد ونظام التحكم المركزي العنقودي حسب الحاجة.
2. تصميم خفيف الوزن ومبتكر: جسم الصمام مصنوع من الفولاذ الكربوني، مما يقلل الوزن بنسبة 20%-30% تقريبًا مقارنة بصمامات البوابة التقليدية، مما يقلل بشكل كبير من عبء عمل التركيب والصيانة.
3. تحسين كفاءة النظام: يحسن بشكل فعال إحكام الفتح والإغلاق وموثوقية الختم لأنظمة خطوط الأنابيب، مما يزيد من قمع مخاطر التسرب إلى أقصى حد ويساهم في التطوير المنسق لكفاءة طاقة الإنتاج وحماية البيئة.
4. اختراق في تكنولوجيا ختم السيراميك: يستخدم سطح الختم لصمام بوابة السكين مواد خزفية عالية المقاومة للتآكل ومقاومة للتآكل، جنبًا إلى جنب مع عملية التضمين، التي تمتلك مقاومة فائقة للتآكل ومقاومة ممتازة للتآكل، مما يزيد من عمر خدمة الصمام بشكل كبير. إن فعاليتها من حيث التكلفة الإجمالية تزيد عن 10 أضعاف الصمامات العادية.

سمات

1. مقاومة منخفضة للسوائل. معامل مقاومة صمام البوابة السكينية يساوي معامل مقاومة مقطع أنبوب بنفس الطول.
2. هذا الصمام ذو هيكل بسيط، صغير الحجم، وخفيف الوزن.
3. ختم محكم وموثوق. حاليًا، يتم استخدام البلاستيك على نطاق واسع كمادة سطحية مانعة للتسرب للصمامات الكروية، مما يوفر أداء إغلاق جيد وتطبيقًا واسع النطاق في أنظمة التفريغ.
4. صمامات بوابة السكين سهلة التشغيل وتفتح/تغلق بسرعة. فهي تتطلب فقط دورانًا بمقدار 90 درجة من الفتح الكامل إلى الإغلاق الكامل، مما يسهل التحكم عن بعد.
5. عمر الخدمة الطويل: اختيار المواد المعقول والتصميم الهيكلي يضمن التشغيل المستقر لعقود من الزمن تحت ظروف الماء.
6. فعالية عالية من حيث التكلفة: تكنولوجيا ناضجة، إنتاج واسع النطاق، وتكاليف شراء وصيانة منخفضة.

تعليمات التثبيت والاستخدام

1. متطلبات الفحص المسبق لتجويف الصمام: قبل تركيب صمام بوابة السكين، قم بفحص التجويف وأسطح الختم بدقة، مما يضمن عدم وجود أوساخ أو حصى.
2. تشديد الاتصالات بالتساوي: قم بربط جميع البراغي بالتساوي في جميع نقاط الاتصال.
3. معايير تعديل التعبئة: فحص التعبئة وضغطها بشكل مناسب. أثناء تحقيق وظيفة الختم، تأكد من فتح وإغلاق البوابة بسلاسة ودون عائق.
4. التحقق من النموذج واتجاه التدفق: قبل التثبيت، يجب على المستخدمين التحقق من نموذج صمام بوابة السكين وأبعاد التوصيل، والتأكد من أن اتجاه التدفق المتوسط يطابق علامات الصمام.
5. مساحة التشغيل الاحتياطية: أثناء التثبيت، يجب على المستخدمين حجز مساحة تشغيل وتركيب كافية لمشغل صمام بوابة السكين.
6. مواصفات أسلاك وحدة القيادة: يجب أن تلتزم توصيلات الأسلاك الخاصة بالمشغل بشكل صارم بمخطط الدائرة المصاحب.
7. الصيانة والحماية الدورية: يتطلب صمام البوابة السكين صيانة روتينية كما هو محدد. تجنب أي شكل من أشكال التأثير أو الضغط لمنع فشل الختم. 8. اختبار ما بعد الإصلاح لجسم الصمام: بعد الانتهاء من الإصلاح الشامل لصمام بوابة السكين، يجب على المستخدم إجراء الاختبارات اللازمة على أداء المنتج للتأكد من أنه قد تم استعادته إلى حالة قابلة للاستخدام.

الاستخدام والصيانة

1. حظر التعليق ومنع الاصطدام: يمنع منعا باتا عمليات الرفع باستخدام العجلات اليدوية والمقابض وآليات النقل. تجنب أي تأثير خارجي.
2. مواصفات التثبيت العمودي: يجب تركيب صمامات البوابة المزدوجة عموديًا (ساق الصمام عموديًا، والعجلة اليدوية في الأعلى).
3. تسلسل تشغيل الصمام الالتفافي: عند فتح صمام البوابة بصمام الالتفافية، يجب تنشيط جهاز الالتفافية أولاً (لموازنة فرق ضغط المدخل والمخرج وتقليل مقاومة الفتح).
4. متطلبات تركيب المحرك: يجب أن يتبع تركيب صمامات البوابة مع آليات النقل المواصفات الفنية الواردة في دليل المنتج بدقة.
5. نظام التشحيم العادي: يجب تشحيم صمامات بوابة السكين المستخدمة بشكل متكرر مرة واحدة على الأقل في الشهر.

الشكل الرئيسي وأبعاد الاتصال

القطر الاسمي	الأبعاد الرئيسية وأبعاد الاتصال
القطر الاسمي	L	D	د1	د2	b	Z-د	H	د0
PZ73X/H-10C
50	50	160	125	100	16-3	4-Φ18	285	180
65	50	180	145	120	18-3	4-Φ18	298	180
80	50	195	160	135	20-3	8-Φ18	315	220
100	50	215	180	155	20-3	8-Φ18	365	220
125	50	245	210	185	22-3	8-Φ18	400	230
150	60	280	240	210	24-3	8-Φ23	475	280
200	60	335	295	265	26-3	12-Φ23	540	360
250	70	405	355	320	30-3	12-Φ25	630	360
300	80	460	410	375	30-3	12-Φ25	780	400
350	90	520	470	435	34-4	16-Φ25	885	400
400	100	580	525	485	36-4	16-Φ30	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680
PZ73X/H-16C
50	50	160	125	100	20-3	4-Φ18	285	180
65	50	180	145	120	22-3	8-Φ18	298	180
80	50	195	160	135	22-3	8-Φ18	315	220
100	50	230	190	160	24-3	8-Φ23	365	220
125	50	270	220	188	28-3	8-Φ25	400	230
150	60	300	250	218	30-3	8-Φ25	475	280
200	60	360	310	278	34-3	12-Φ25	540	360
250	70	425	370	332	36-3	12-Φ30	630	360
300	80	485	430	390	40-4	16-Φ30	780	400
350	90	550	490	448	44-4	16-Φ34	885	400
400	100	610	550	505	48-4	16-Φ34	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680

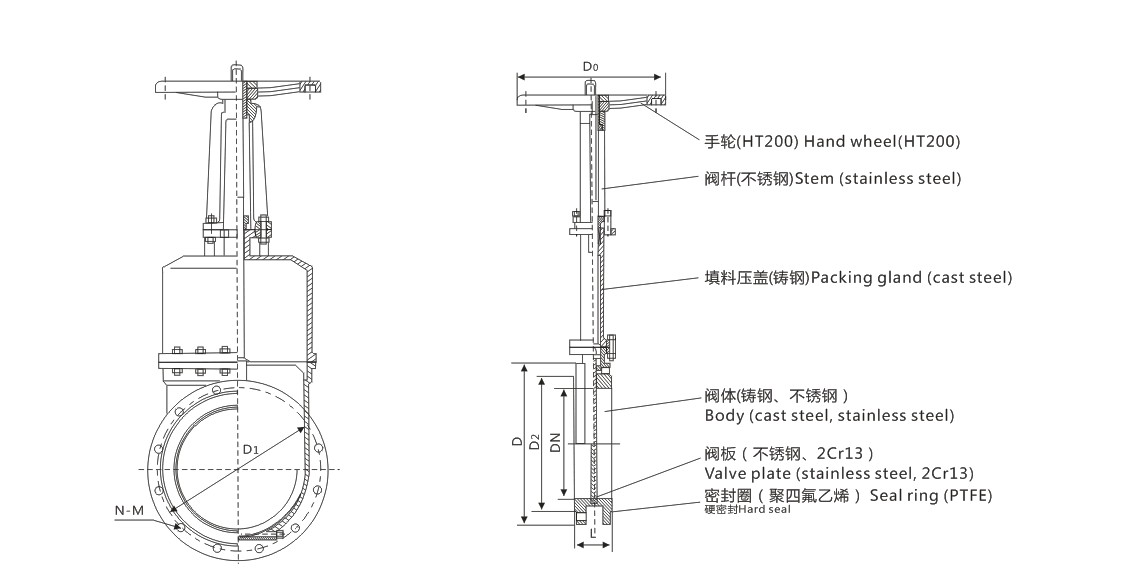

صورة الهيكل
